Выбор технологического оборудования, оснастки, режущего и мерительного инструмента (Решение → 257)
Заказ №39301
Выбор технологического оборудования, оснастки, режущего и мерительного инструмента

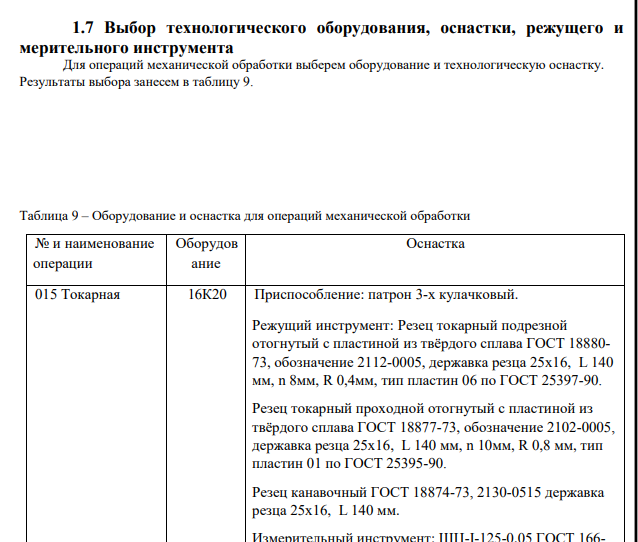

Для операций механической обработки выберем оборудование и технологическую оснастку. Результаты выбора занесем в таблицу 9. Таблица 9 – Оборудование и оснастка для операций механической обработки № и наименование операции Оборудов ание Оснастка 015 Токарная 16К20 Приспособление: патрон 3-х кулачковый. Режущий инструмент: Резец токарный подрезной отогнутый с пластиной из твёрдого сплава ГОСТ 18880- 73, обозначение 2112-0005, державка резца 25х16, L 140 мм, n 8мм, R 0,4мм, тип пластин 06 по ГОСТ 25397-90. Резец токарный проходной отогнутый с пластиной из твёрдого сплава ГОСТ 18877-73, обозначение 2102-0005, державка резца 25х16, L 140 мм, n 10мм, R 0,8 мм, тип пластин 01 по ГОСТ 25395-90. Резец канавочный ГОСТ 18874-73, 2130-0515 державка резца 25х16, L 140 мм.
