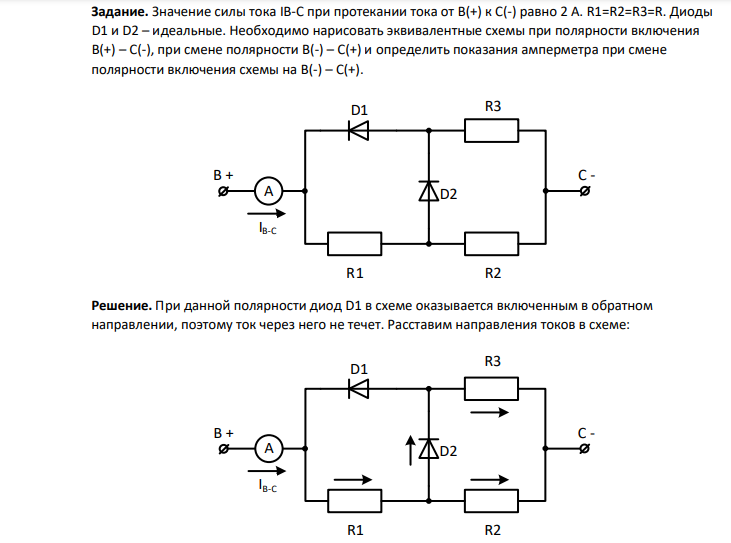

Задание. Значение силы тока IB-C при протекании тока от B(+) к С(-) равно 2 А. R1=R2=R3=R. Диоды D1 и D2 – идеальные. Необходимо нарисовать эквивалентные схемы при полярности включения B(+) – C(-), при смене полярности B(-) – C(+) и определить показания амперметра при смене полярности включения схемы на B(-) – C(+). А R1 R2 D1 R3 D2 B + C - IB-C (Решение → 6572)

Заказ №38694

Задание. Значение силы тока IB-C при протекании тока от B(+) к С(-) равно 2 А. R1=R2=R3=R. Диоды D1 и D2 – идеальные. Необходимо нарисовать эквивалентные схемы при полярности включения B(+) – C(-), при смене полярности B(-) – C(+) и определить показания амперметра при смене полярности включения схемы на B(-) – C(+). А R1 R2 D1 R3 D2 B + C - IB-C

Решение.

При данной полярности диод D1 в схеме оказывается включенным в обратном направлении, поэтому ток через него не течет. Расставим направления токов в схеме:

Задание. Значение силы тока IB-C при протекании тока от B(+) к С(-) равно 2 А. R1=R2=R3=R. Диоды D1 и D2 – идеальные. Необходимо нарисовать эквивалентные схемы при полярности включения B(+) – C(-), при смене полярности B(-) – C(+) и определить показания амперметра при смене полярности включения схемы на B(-) – C(+). А R1 R2 D1 R3 D2 B + C - IB-C



Задание. Значение силы тока IB-C при протекании тока от B(+) к С(-) равно 2 А. R1=R2=R3=R. Диоды D1 и D2 – идеальные. Необходимо нарисовать эквивалентные схемы при полярности включения B(+) – C(-), при смене полярности B(-) – C(+) и определить показания амперметра при смене полярности включения схемы на B(-) – C(+). А R1 R2 D1 R3 D2 B + C - IB-C

Задание. Значение силы тока IB-C при протекании тока от B(+) к С(-) равно 2 А. R1=R2=R3=R. Диоды D1 и D2 – идеальные. Необходимо нарисовать эквивалентные схемы при полярности включения B(+) – C(-), при смене полярности B(-) – C(+) и определить показания амперметра при смене полярности включения схемы на B(-) – C(+). А R1 R2 D1 R3 D2 B + C - IB-C
