Ирина Эланс

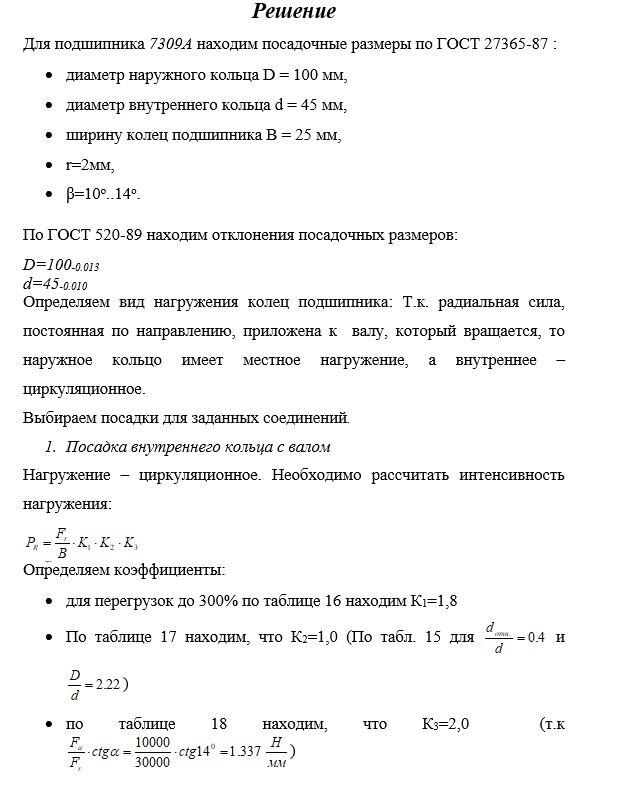

Зачтено на максимальный баллИсходные данныеКласс точности подшипника: 6Номер подшипника: 7309AРасчетная радиальная реакция опоры: Fr=30000 HОсевая нагрузка на опору: Fa=10000 HПерегрузка до 300%Форма вала: полый Номинальные размеры, мм: d1=D, d2=d, d3=d+10Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм наименьший – 20 мкм (Решение → 6711)
Зачтено на максимальный балл

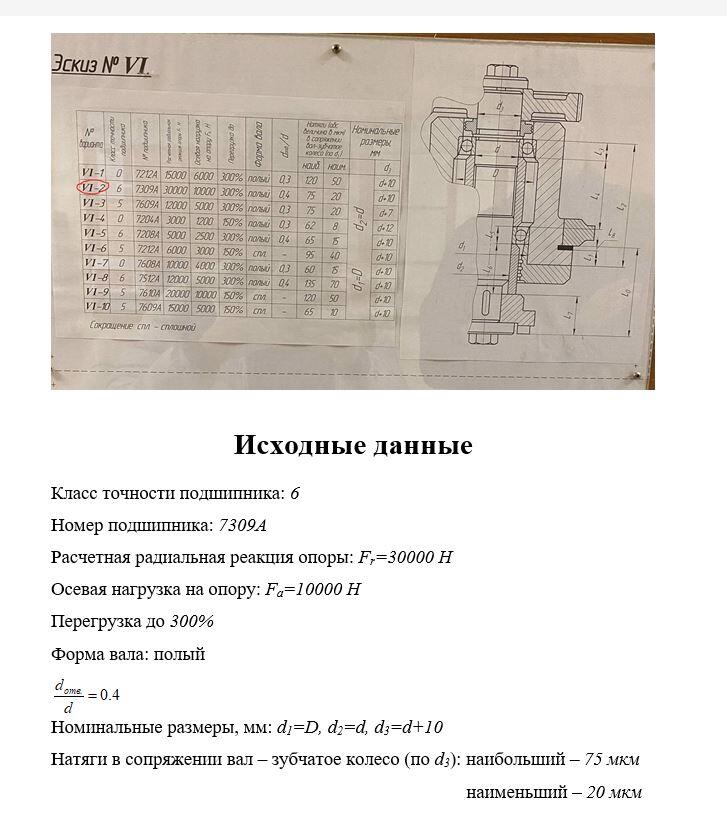

Исходные данные
Класс точности подшипника: 6
Номер подшипника: 7309A
Расчетная радиальная реакция опоры: Fr=30000 H
Осевая нагрузка на опору: Fa=10000 H
Перегрузка до 300%
Форма вала: полый

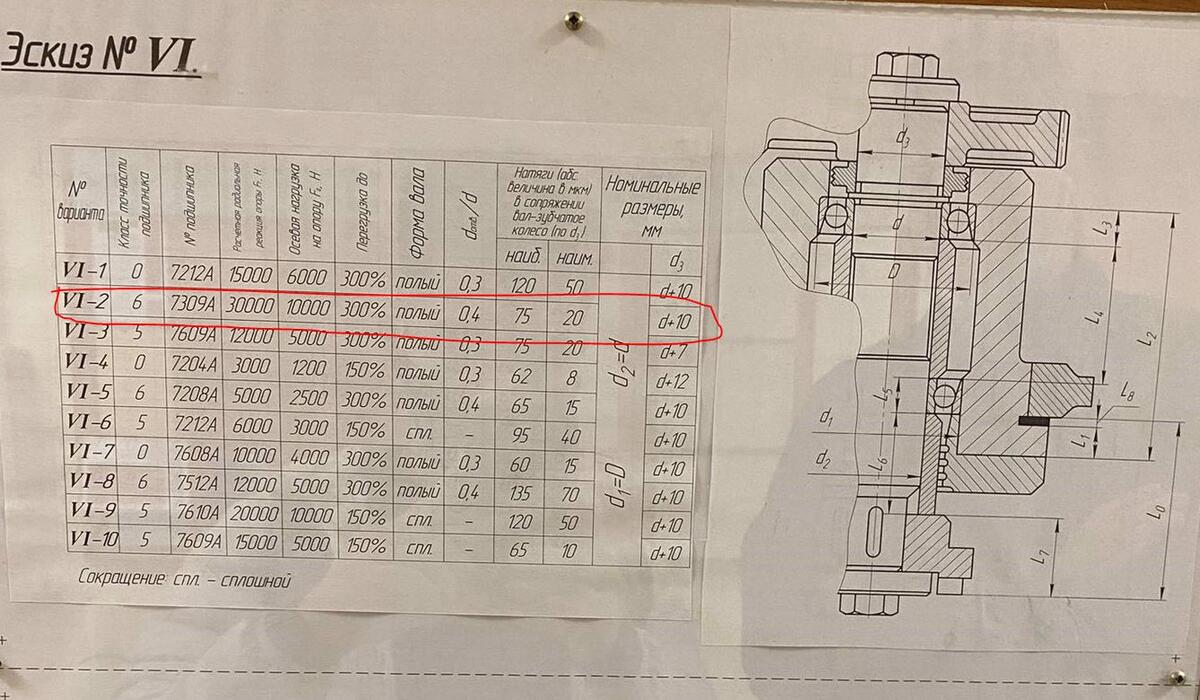

Номинальные размеры, мм: d1=D, d2=d, d3=d+10
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 75 мкм
наименьший – 20 мкм
