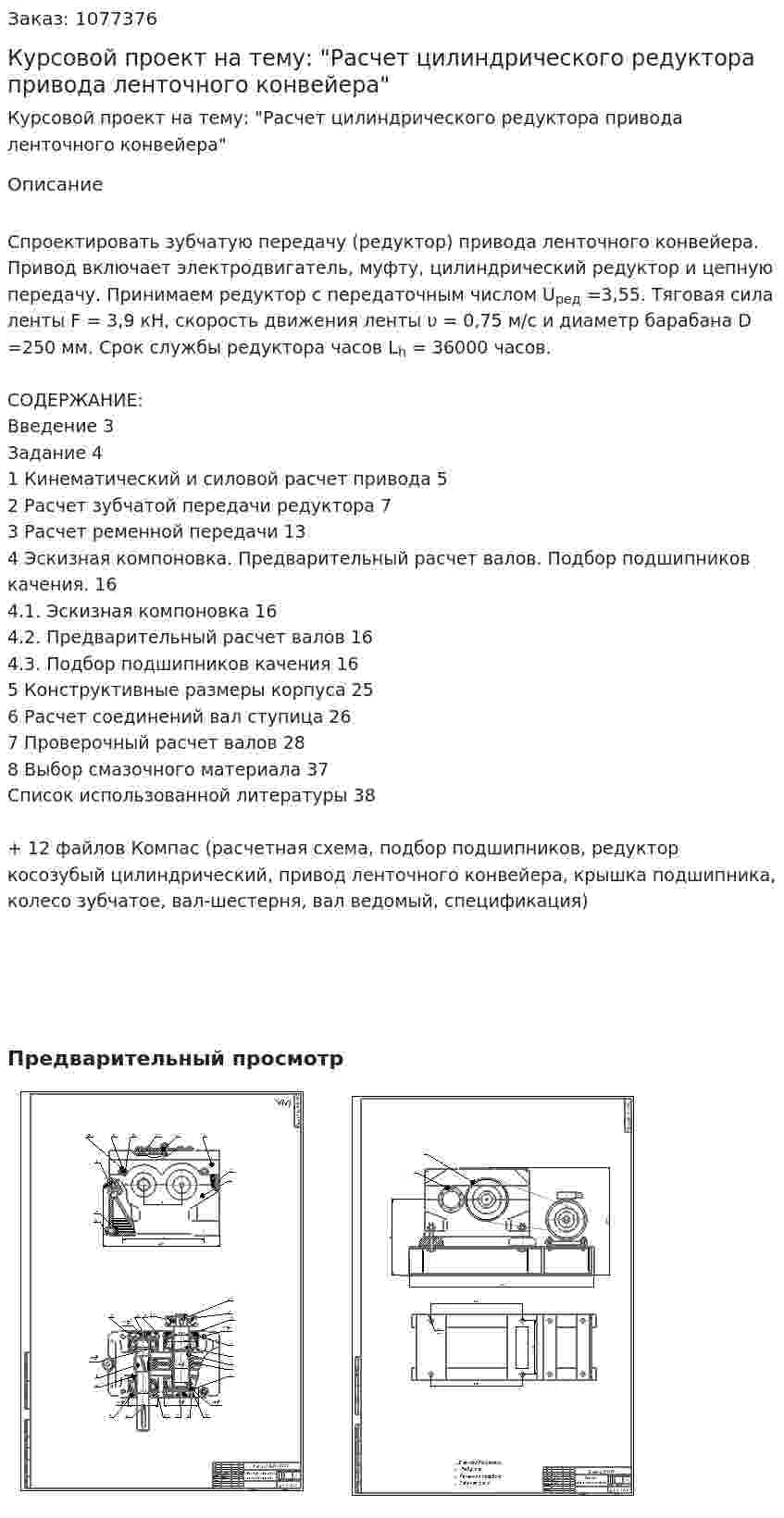

Курсовой проект на тему: "Расчет цилиндрического редуктора привода ленточного конвейера"

Спроектировать зубчатую передачу (редуктор) привода ленточного конвейера. Привод включает электродвигатель, муфту, цилиндрический редуктор и цепную передачу. Принимаем редуктор с передаточным числом U_ред =3,55. Тяговая сила ленты F = 3,9 кН, скорость движения ленты υ = 0,75 м/с и диаметр барабана D =250 мм. Срок службы редуктора часов L_h = 36000 часов.

СОДЕРЖАНИЕ:
Введение 3
Задание 4
1 Кинематический и силовой расчет привода 5
2 Расчет зубчатой передачи редуктора 7
3 Расчет ременной передачи 13
4 Эскизная компоновка. Предварительный расчет валов. Подбор подшипников качения. 16
4.1. Эскизная компоновка 16
4.2. Предварительный расчет валов 16
4.3. Подбор подшипников качения 16
5 Конструктивные размеры корпуса 25
6 Расчет соединений вал ступица 26
7 Проверочный расчет валов 28
8 Выбор смазочного материала 37
Список использованной литературы 38

+ 12 файлов Компас (расчетная схема, подбор подшипников, редуктор косозубый цилиндрический, привод ленточного конвейера, крышка подшипника, колесо зубчатое, вал-шестерня, вал ведомый, спецификация)

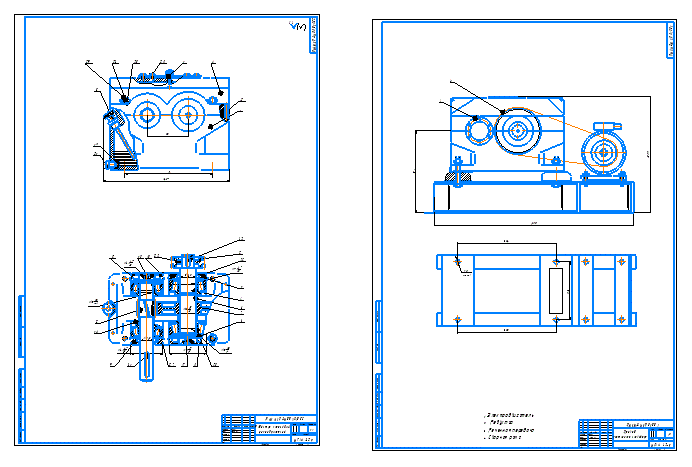

Предварительный просмотр
