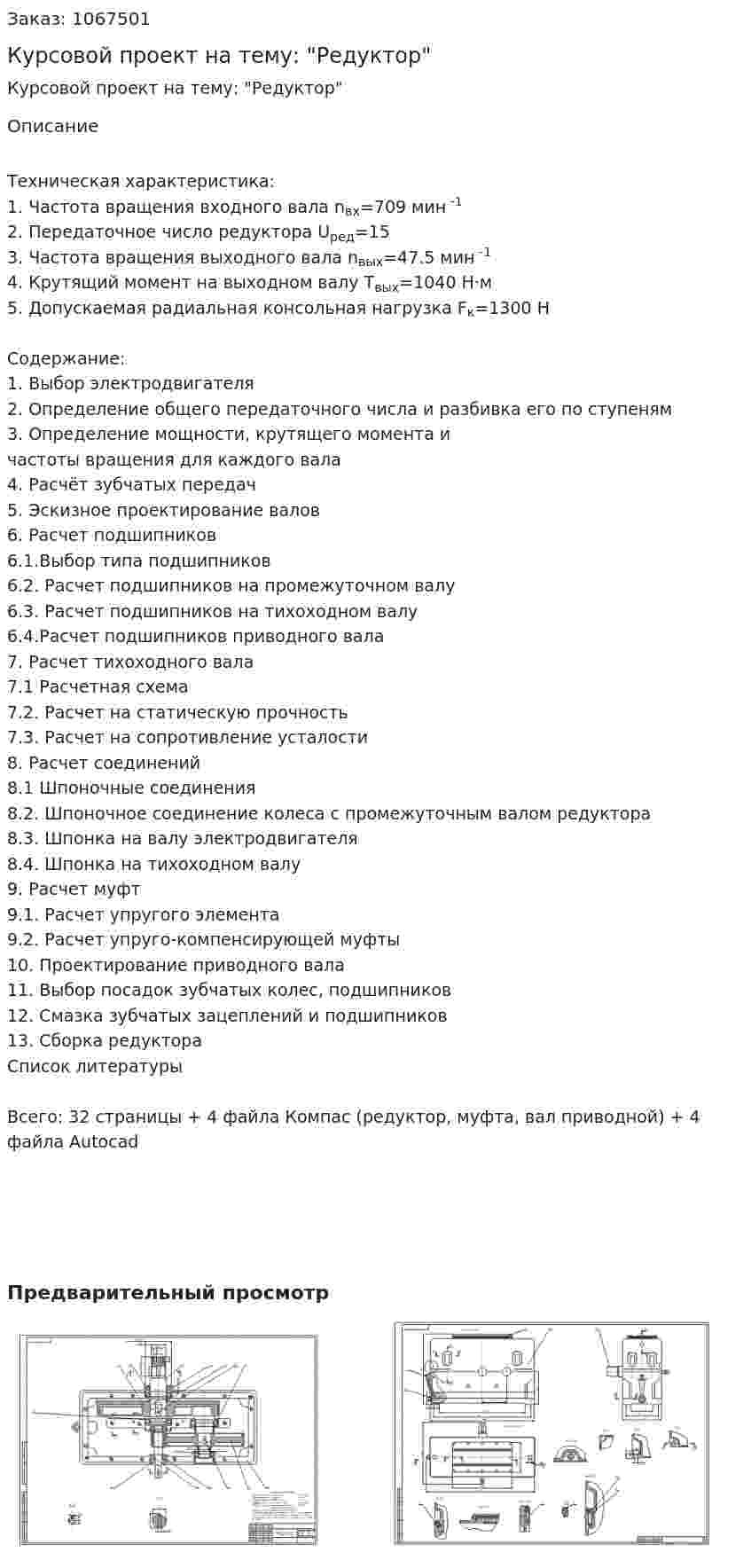

Курсовой проект на тему: "Редуктор"

Техническая характеристика:
1. Частота вращения входного вала n_вх=709 мин ^-1
2. Передаточное число редуктора U_ред=15
3. Частота вращения выходного вала n_вых=47.5 мин ^-1
4. Крутящий момент на выходном валу Т_вых=1040 Н·м
5. Допускаемая радиальная консольная нагрузка F_к=1300 Н

Содержание:
1. Выбор электродвигателя
2. Определение общего передаточного числа и разбивка его по ступеням
3. Определение мощности, крутящего момента и частоты вращения для каждого вала
4. Расчёт зубчатых передач
5. Эскизное проектирование валов
6. Расчет подшипников
6.1.Выбор типа подшипников
6.2. Расчет подшипников на промежуточном валу
6.3. Расчет подшипников на тихоходном валу
6.4.Расчет подшипников приводного вала
7. Расчет тихоходного вала
7.1 Расчетная схема
7.2. Расчет на статическую прочность
7.3. Расчет на сопротивление усталости
8. Расчет соединений
8.1 Шпоночные соединения
8.2. Шпоночное соединение колеса с промежуточным валом редуктора
8.3. Шпонка на валу электродвигателя
8.4. Шпонка на тихоходном валу
9. Расчет муфт
9.1. Расчет упругого элемента
9.2. Расчет упруго-компенсирующей муфты
10. Проектирование приводного вала
11. Выбор посадок зубчатых колес, подшипников
12. Смазка зубчатых зацеплений и подшипников
13. Сборка редуктора
Список литературы

Всего: 32 страницы + 4 файла Компас (редуктор, муфта, вал приводной) + 4 файла Autocad

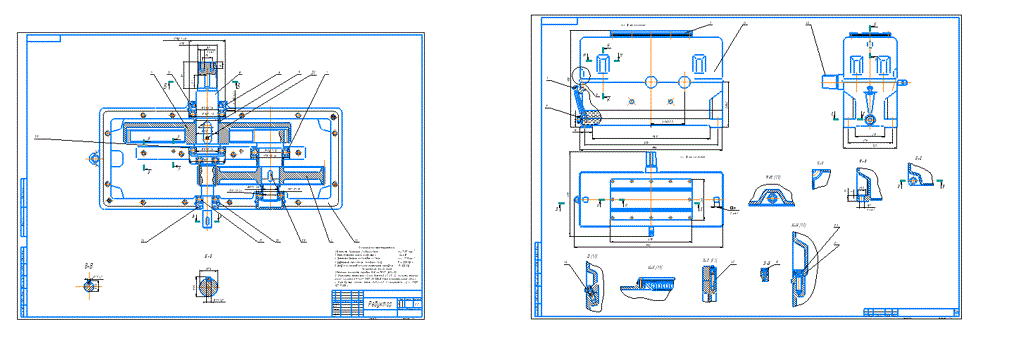

Предварительный просмотр
