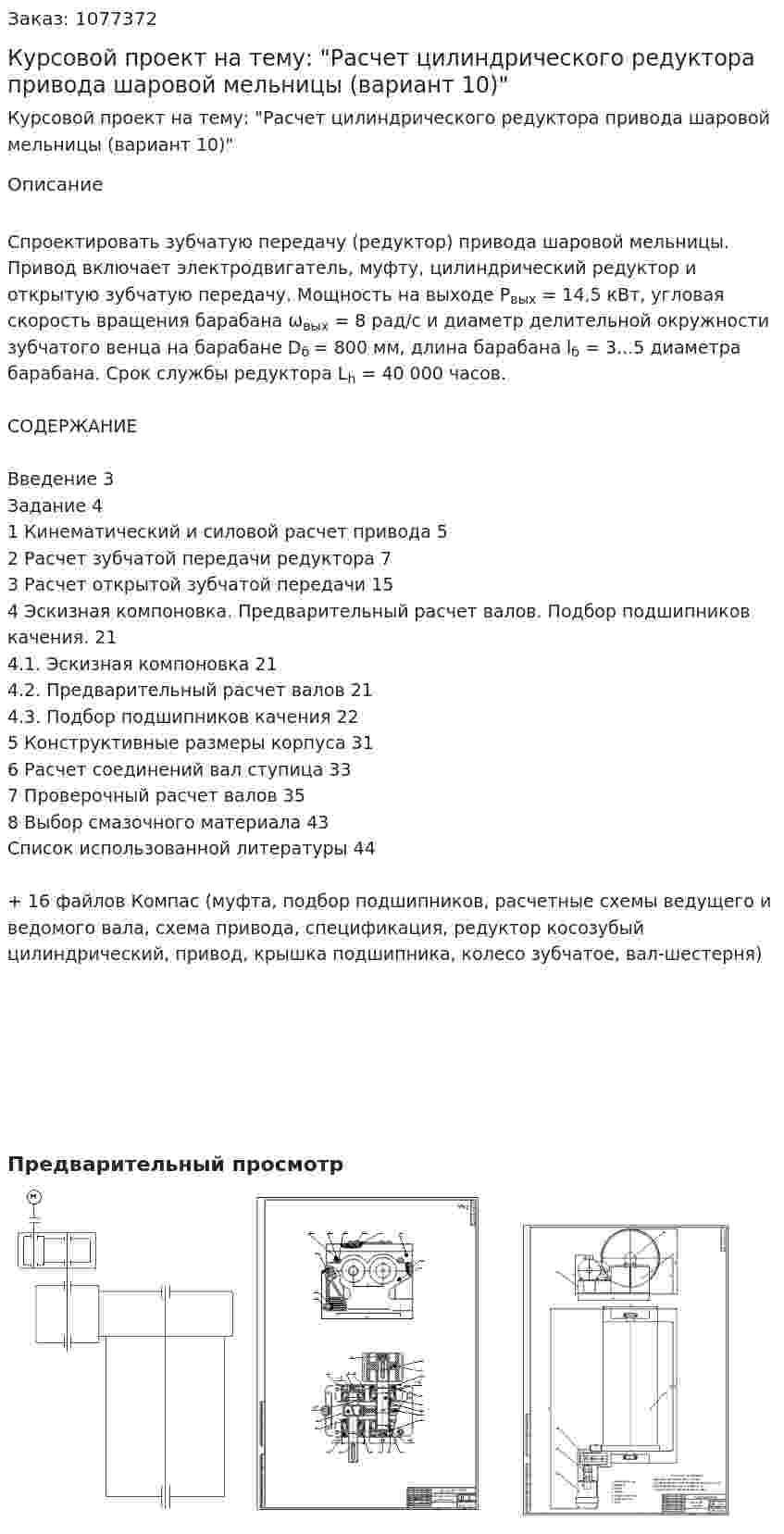

Курсовой проект на тему: "Расчет цилиндрического редуктора привода шаровой мельницы (вариант 10)"

Спроектировать зубчатую передачу (редуктор) привода шаровой мельницы. Привод включает электродвигатель, муфту, цилиндрический редуктор и открытую зубчатую передачу. Мощность на выходе Р_вых = 14,5 кВт, угловая скорость вращения барабана ω_вых = 8 рад/с и диаметр делительной окружности зубчатого венца на барабане D_б = 800 мм, длина барабана l_б = 3...5 диаметра барабана. Срок службы редуктора L_h = 40 000 часов.

СОДЕРЖАНИЕ

Введение 3
Задание 4
1 Кинематический и силовой расчет привода 5
2 Расчет зубчатой передачи редуктора 7
3 Расчет открытой зубчатой передачи 15
4 Эскизная компоновка. Предварительный расчет валов. Подбор подшипников качения. 21
4.1. Эскизная компоновка 21
4.2. Предварительный расчет валов 21
4.3. Подбор подшипников качения 22
5 Конструктивные размеры корпуса 31
6 Расчет соединений вал ступица 33
7 Проверочный расчет валов 35
8 Выбор смазочного материала 43
Список использованной литературы 44

+ 16 файлов Компас (муфта, подбор подшипников, расчетные схемы ведущего и ведомого вала, схема привода, спецификация, редуктор косозубый цилиндрический, привод, крышка подшипника, колесо зубчатое, вал-шестерня)

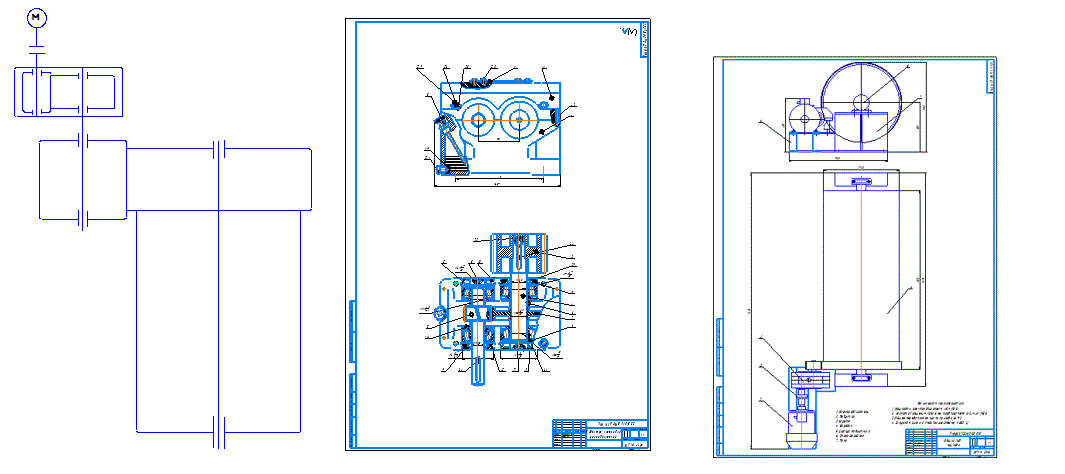

Предварительный просмотр
