Курсовой проект на тему: «Расчет цилиндрического редуктора привода шаровой мельницы (вариант 14)

Спроектировать зубчатую передачу (редуктор) привода шаровой мельницы. Привод включает электродвигатель, муфту, цилиндрический редуктор и открытую зубчатую передачу. Мощность на выходе Р_вых = 12 кВт, угловая скорость вращения барабана ω_вых = 8 рад/с и диаметр делительной окружности зубчатого венца на барабане D_б = 800 мм, длина барабана l_б=3...5 диаметра барабана. Срок службы редуктора Lh = 40 000 часов.


Содержание:
Введение
Задание
1 Кинематический и силовой расчет привода
2 Расчет зубчатой передачи редуктора
3 Расчет открытой зубчатой передачи
4 Эскизная компоновка. Предварительный расчет валов. Подбор подшипников качения.
4.1. Эскизная компоновка
4.2. Предварительный расчет валов
4.3. Подбор подшипников качения
5 Конструктивные размеры корпуса
6 Расчет соединений вал ступица
7 Проверочный расчет валов
8 Выбор смазочного материала

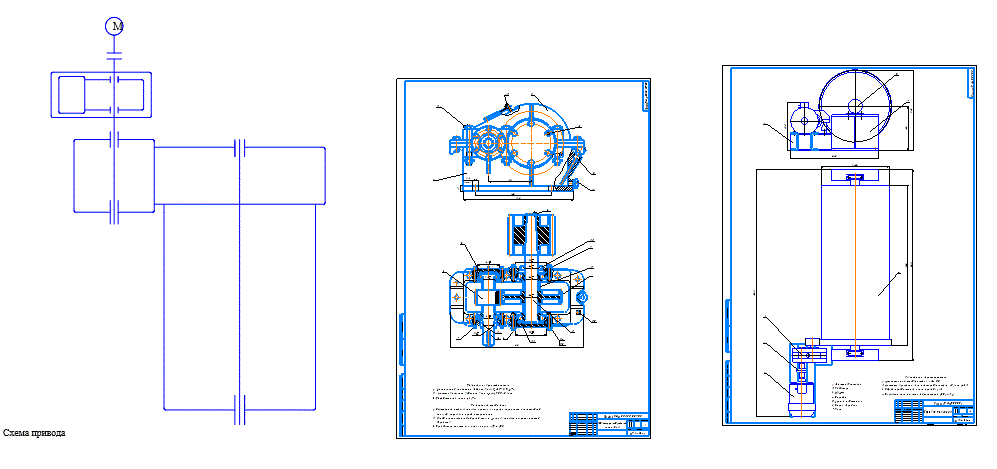

Всего: 34 страницы + 11 файлов Компас (редуктор цилиндрический косозубый, расчетные схемы, подбор подшипников, шаровая мельница, крышка подшипника, колесо зубчатое, вал-шестерня, вал)

Предварительный просмотр
