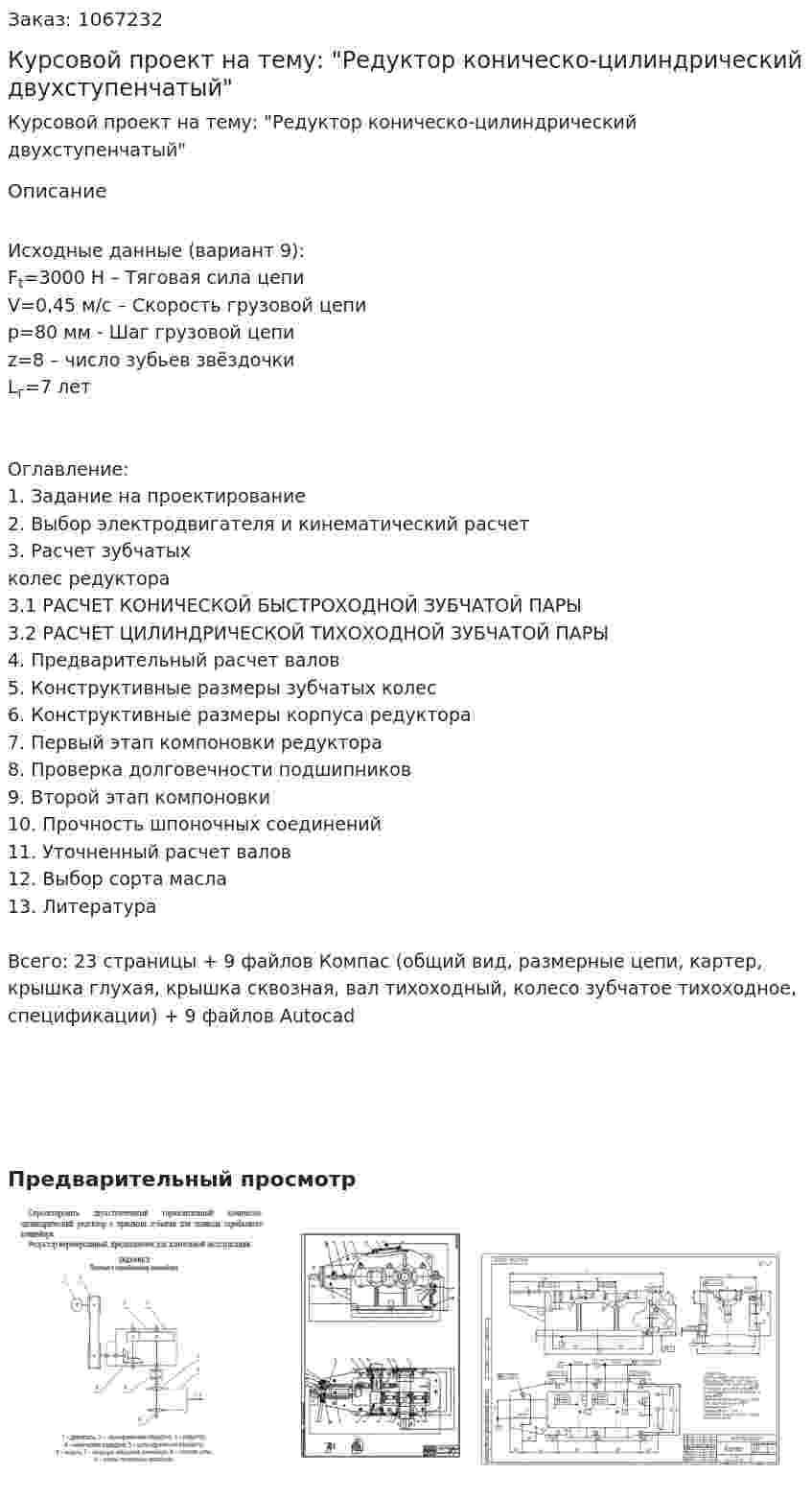

Курсовой проект на тему: "Редуктор коническо-цилиндрический двухступенчатый"

Исходные данные (вариант 9):
F_t=3000 H – Тяговая сила цепи
V=0,45 м/с – Скорость грузовой цепи
p=80 мм - Шаг грузовой цепи
z=8 – число зубьев звёздочки
L_г=7 лет


Оглавление:
1. Задание на проектирование
2. Выбор электродвигателя и кинематический расчет
3. Расчет зубчатых колес редуктора
3.1 РАСЧЕТ КОНИЧЕСКОЙ БЫСТРОХОДНОЙ ЗУБЧАТОЙ ПАРЫ
3.2 РАСЧЕТ ЦИЛИНДРИЧЕСКОЙ ТИХОХОДНОЙ ЗУБЧАТОЙ ПАРЫ
4. Предварительный расчет валов
5. Конструктивные размеры зубчатых колес
6. Конструктивные размеры корпуса редуктора
7. Первый этап компоновки редуктора
8. Проверка долговечности подшипников
9. Второй этап компоновки
10. Прочность шпоночных соединений
11. Уточненный расчет валов
12. Выбор сорта масла
13. Литература

Всего: 23 страницы + 9 файлов Компас (общий вид, размерные цепи, картер, крышка глухая, крышка сквозная, вал тихоходный, колесо зубчатое тихоходное, спецификации) + 9 файлов Autocad

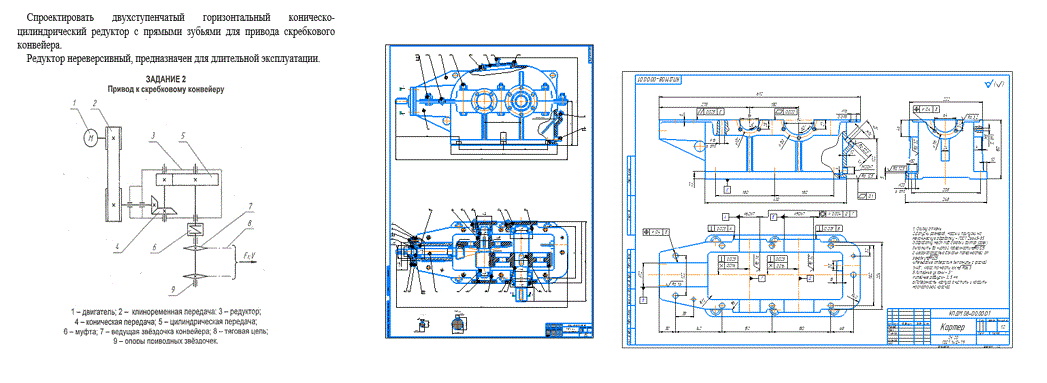

Предварительный просмотр
