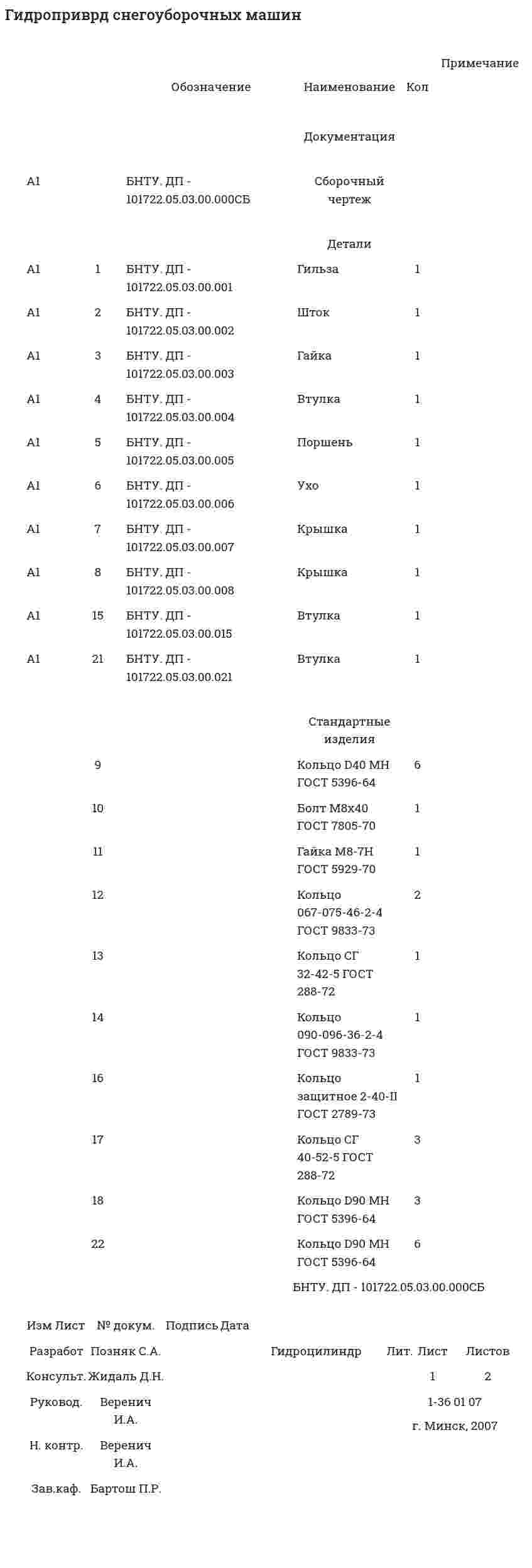

Гидроприврд снегоуборочных машин

Обозначение

Наименование

Кол

Примечание

Документация

А1

БНТУ. ДП - 101722.05.03.00.000СБ

Сборочный чертеж

Детали

А1

1

БНТУ. ДП - 101722.05.03.00.001

Гильза

1

А1

2

БНТУ. ДП - 101722.05.03.00.002

Шток

1

А1

3

БНТУ. ДП - 101722.05.03.00.003

Гайка

1

А1

4

БНТУ. ДП - 101722.05.03.00.004

Втулка

1

А1

5

БНТУ. ДП - 101722.05.03.00.005

Поршень

1

А1

6

БНТУ. ДП - 101722.05.03.00.006

Ухо

1

А1

7

БНТУ. ДП - 101722.05.03.00.007

Крышка

1

А1

8

БНТУ. ДП - 101722.05.03.00.008

Крышка

1

А1

15

БНТУ. ДП - 101722.05.03.00.015

Втулка

1

А1

21

БНТУ. ДП - 101722.05.03.00.021

Втулка

1

Стандартные изделия

9

Кольцо D40 МН ГОСТ 5396-64

6

10

Болт М8x40 ГОСТ 7805-70

1

11

Гайка М8-7H ГОСТ 5929-70

1

12

Кольцо 067-075-46-2-4 ГОСТ 9833-73

2

13

Кольцо СГ 32-42-5 ГОСТ 288-72

1

14

Кольцо 090-096-36-2-4 ГОСТ 9833-73

1

16

Кольцо защитное 2-40-II ГОСТ 2789-73

1

17

Кольцо СГ 40-52-5 ГОСТ 288-72

3

18

Кольцо D90 МН ГОСТ 5396-64

3

22

Кольцо D90 МН ГОСТ 5396-64

6

БНТУ. ДП - 101722.05.03.00.000СБ

Изм

Лист

№ докум.

Подпись

Дата

Разработ

Позняк С.А.

Гидроцилиндр

Лит.

Лист

Листов

Консульт.

Жидаль Д.Н.

1

2

Руковод.

Веренич И.А.

1-36 01 07

г. Минск, 2007

Н. контр.

Веренич И.А.

Зав.каф.

Бартош П.Р.
