Разработка устройства контроля и регулировки параметров электро паяльника

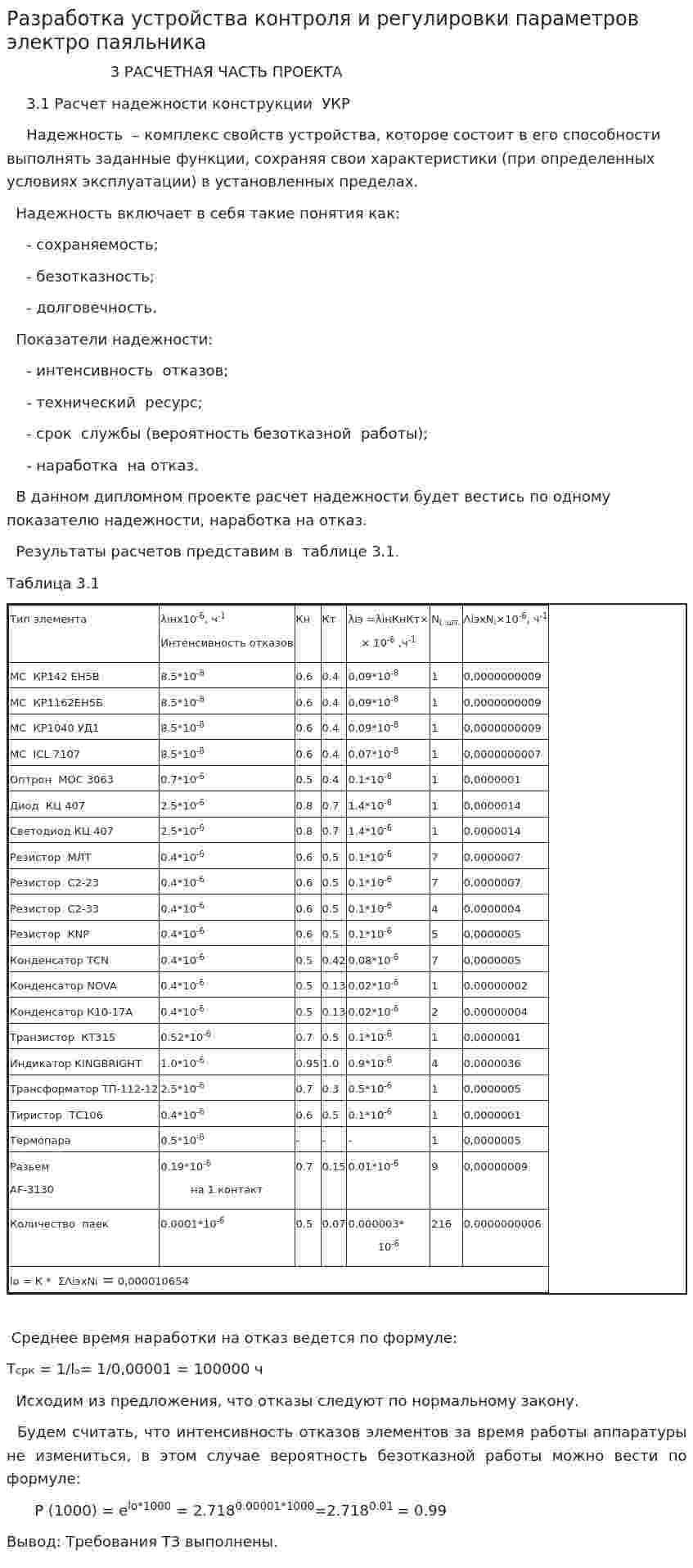

                     3 РАСЧЕТНАЯ ЧАСТЬ ПРОЕКТА

    3.1 Расчет надежности конструкции  УКР

    Надежность  – комплекс свойств устройства, которое состоит в его способности выполнять заданные функции, сохраняя свои характеристики (при определенных условиях эксплуатации) в установленных пределах.

  Надежность включает в себя такие понятия как:

    - сохраняемость;

    - безотказность;

    - долговечность.

  Показатели надежности:

    - интенсивность  отказов;

    - технический  ресурс;

    - срок  службы (вероятность безотказной  работы);

    - наработка  на отказ.

  В данном дипломном проекте расчет надежности будет вестись по одному показателю надежности, наработка на отказ.

  Результаты расчетов представим в  таблице 3.1.

Таблица 3.1

Тип элемента λiнх10-6, ч-1

Интенсивность отказов

 Кн Кт λiэ =λiнКнКт×

× 10-6 ,ч-1

 Ni, шт. ΛiэхNi×10-6, ч-1
МС  КР142 ЕН5В 8.5*10-8 0.6 0.4 0,09*10-8 1 0,0000000009
МС  КР1162ЕН5Б 8.5*10-8 0.6 0.4 0,09*10-8 1 0,0000000009
МС  КР1040 УД1 8.5*10-8 0.6 0.4 0,09*10-8 1 0,0000000009
МС  ICL 7107 8.5*10-8 0.6 0.4 0,07*10-8 1 0,0000000007
Оптрон  МОС 3063 0.7*10-6 0.5 0.4 0.1*10-6 1 0,0000001
Диод  КЦ 407 2.5*10-6 0.8 0.7 1.4*10-6 1 0,0000014
Светодиод КЦ 407 2.5*10-6 0.8 0.7 1.4*10-6 1 0,0000014
Резистор  МЛТ 0.4*10-6 0.6 0.5 0.1*10-6 7 0,0000007
Резистор  С2-23 0.4*10-6 0.6 0.5 0.1*10-6 7 0,0000007
Резистор  С2-33 0.4*10-6 0.6 0.5 0.1*10-6 4 0,0000004
Резистор  КNP 0.4*10-6 0.6 0.5 0.1*10-6 5 0,0000005
Конденсатор ТСN 0.4*10-6 0.5 0.42 0.08*10-6 7 0,0000005
Конденсатор NOVA 0.4*10-6 0.5 0.13 0.02*10-6 1 0,00000002
Конденсатор К10-17А 0.4*10-6 0.5 0.13 0.02*10-6 2 0,00000004
Транзистор  КТ315 0.52*10-6 0.7 0.5 0.1*10-6 1 0,0000001
Индикатор KINGBRIGHT 1.0*10-6 0.95 1.0 0.9*10-6 4 0,0000036
Трансформатор ТП-112-12 2.5*10-6 0.7 0.3 0.5*10-6 1 0,0000005
Тиристор  ТС106 0.4*10-6 0.6 0.5 0.1*10-6 1 0,0000001
Термопара 0.5*10-6 - - - 1 0,0000005
Разьем

АF-3130

 0.19*10-6

на 1 контакт

 0.7 0.15 0.01*10-6 9 0,00000009
Количество  паек 0.0001*10-6 0.5 0.07 0.000003*

10-6

 216 0,0000000006
lо = К *  ΣΛiэхNi = 0,000010654



 Среднее время наработки на отказ ведется по формуле:

Tсрк = 1/lо= 1/0,00001 = 100000 ч

  Исходим из предложения, что отказы следуют по нормальному закону.

  Будем считать, что интенсивность отказов элементов за время работы аппаратуры не измениться, в этом случае вероятность безотказной работы можно вести по формуле:

      P (1000) = elо*1000 = 2.7180.00001*1000=2.7180.01 = 0.99

Вывод: Требования ТЗ выполнены.
