ЭДС гальванического элемента, составленного из нормального каломельного и никелевого электродов, при 25°C компенсируется при положении бегунка на делении 34,8 см. Вычислить потенциал никелевого электрода, если отрезок на мостике при компенсации элемента Вестона равен 66,2 см. (Решение → 4868)

Заказ №38813

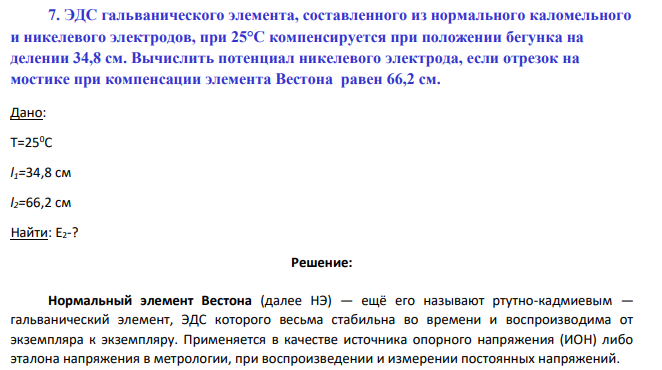

ЭДС гальванического элемента, составленного из нормального каломельного и никелевого электродов, при 25°C компенсируется при положении бегунка на делении 34,8 см. Вычислить потенциал никелевого электрода, если отрезок на мостике при компенсации элемента Вестона равен 66,2 см. Дано: Т=250С l1=34,8 cм l2=66,2 cм Найти: Е2-?

Решение:

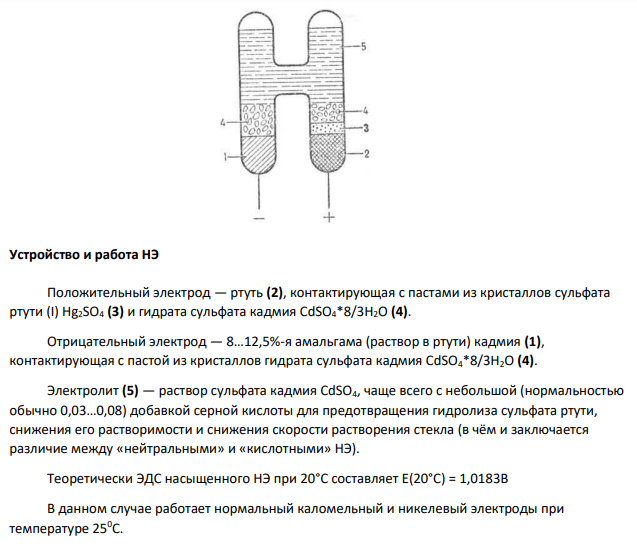

Нормальный элемент Вестона (далее НЭ) — ещё его называют ртутно-кадмиевым — гальванический элемент, ЭДС которого весьма стабильна во времени и воспроизводима от экземпляра к экземпляру. Применяется в качестве источника опорного напряжения (ИОН) либо эталона напряжения в метрологии, при воспроизведении и измерении постоянных напряжений. Устройство и работа НЭ Положительный электрод — ртуть (2), контактирующая с пастами из кристаллов сульфата ртути (I) Hg2SO4 (3) и гидрата сульфата кадмия CdSO4*8/3H2O (4). Отрицательный электрод — 8…12,5%-я амальгама (раствор в ртути) кадмия (1), контактирующая с пастой из кристаллов гидрата сульфата кадмия CdSO4*8/3H2O (4). Электролит (5) — раствор сульфата кадмия CdSO4, чаще всего с небольшой (нормальностью обычно 0,03…0,08) добавкой серной кислоты для предотвращения гидролиза сульфата ртути, снижения его растворимости и снижения скорости растворения стекла (в чём и заключается различие между «нейтральными» и «кислотными» НЭ). Теоретически ЭДС насыщенного НЭ при 20°C составляет E(20°C) = 1,0183В В данном случае работает нормальный каломельный и никелевый электроды при температуре 250С. Химизм работы гальванического элемента: К (+) Hg, Hg2SO4|SO4 2- || Ni2+| Ni (-) A A (-) Ni0 -2e = Ni 2+ K(+) Hg2SO4 + 2e = 2Hg + SO4 2- Токообразующая реакция: Ni + Hg2SO4 ⇄ Ni 2+ + 2Hg + SO4 2- . Измерение ЭДС компенсационным методом Установка состоит из цепи аккумулятора I и боковой цепи II. В цепи I ток от аккумулятора (Еа) подается на реохордную проволоку АВ длиной 1м, натянутую на линейку с делениями и представляющую собой сопротивление некоторой определенной величины.
