Электростатика 280. Имеются два одинаковых элемента с ЭДС 2 В и внутренним сопротивлением 0,3 Ом. Как надо соединить эти элементы (последовательно или параллельно), чтобы получить большую силу тока в следующих случаях: 1) внешнее сопротивление 0,2 Ом; 2) в (Решение → 15871)

Заказ №39119

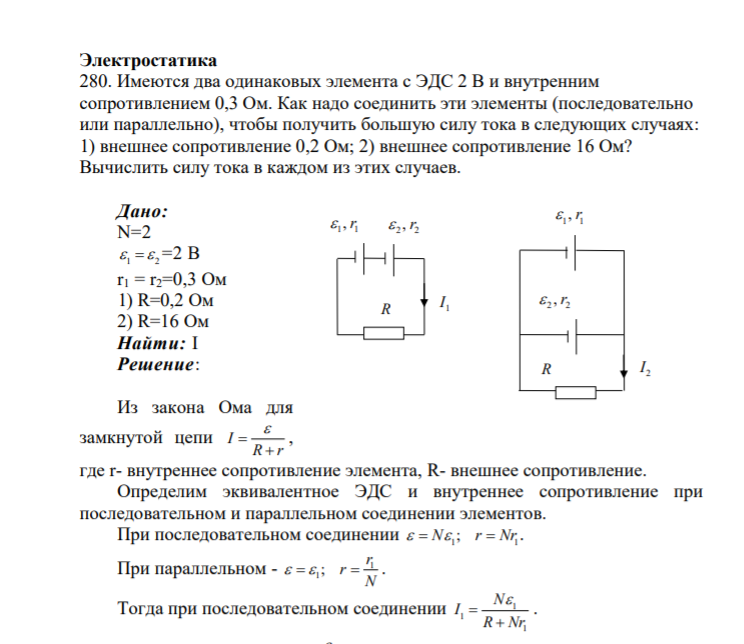

Электростатика 280. Имеются два одинаковых элемента с ЭДС 2 В и внутренним сопротивлением 0,3 Ом. Как надо соединить эти элементы (последовательно или параллельно), чтобы получить большую силу тока в следующих случаях: 1) внешнее сопротивление 0,2 Ом; 2) внешнее сопротивление 16 Ом? Вычислить силу тока в каждом из этих случаев. Дано: N=2 1 2    =2 В r1 = r2=0,3 Ом 1) R=0,2 Ом 2) R=16 Ом Найти: I

Решение:

Из закона Ома для замкнутой цепи I R r    , где r- внутреннее сопротивление элемента, R- внешнее сопротивление. Определим эквивалентное ЭДС и внутреннее сопротивление при последовательном и параллельном соединении элементов. При последовательном соединении 1 1     N r Nr ; . При параллельном - 1 1 ; r r N     . Тогда при последовательном соединении 1 1 1 N I R Nr    .
