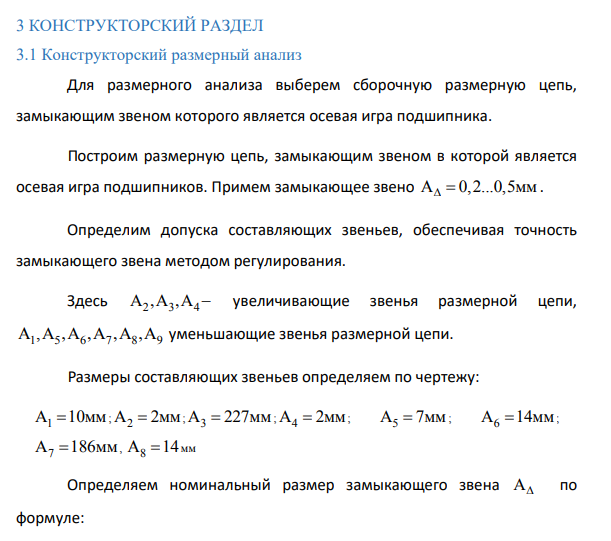

КОНСТРУКТОРСКИЙ РАЗДЕЛ 3.1 Конструкторский размерный анализ

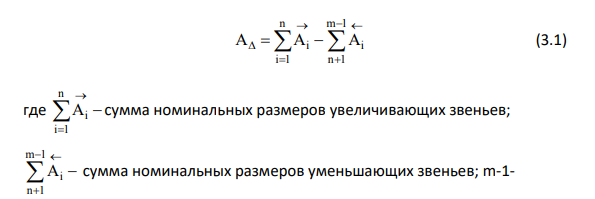

Для размерного анализа выберем сборочную размерную цепь, замыкающим звеном которого является осевая игра подшипника. Построим размерную цепь, замыкающим звеном в которой является осевая игра подшипников. Примем замыкающее звено A 0,2...0,5   мм. Определим допуска составляющих звеньев, обеспечивая точность замыкающего звена методом регулирования. Здесь А ,А ,А 2 3 4 увеличивающие звенья размерной цепи, A , 1 5 6 7 8 9 А ,А ,А ,А ,А уменьшающие звенья размерной цепи. Размеры составляющих звеньев определяем по чертежу: А 10мм 1  ; А 2мм 2  ; А 227мм 3  ; А 2мм 4  ; А 7мм 5  ; А 14мм 6  ; А 186мм 7  , A 14 8  мм Определяем номинальный размер замыкающего звена А по формуле: n m 1 i i i 1 n 1 А A A           (3.1) где n i i 1 А    сумма номинальных размеров увеличивающих звеньев; m 1 i n 1 А      сумма номинальных размеров уменьшающих звеньев; m-1- число составляющих звеньев; n-число увеличивающих звеньев; А  (2+227+2) -(10+7+14+186+14) =0
