Расчет необходимой силы закрепления заготовки

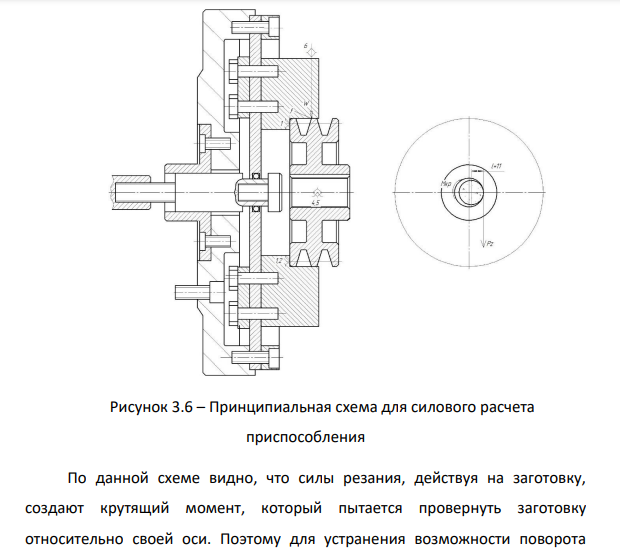

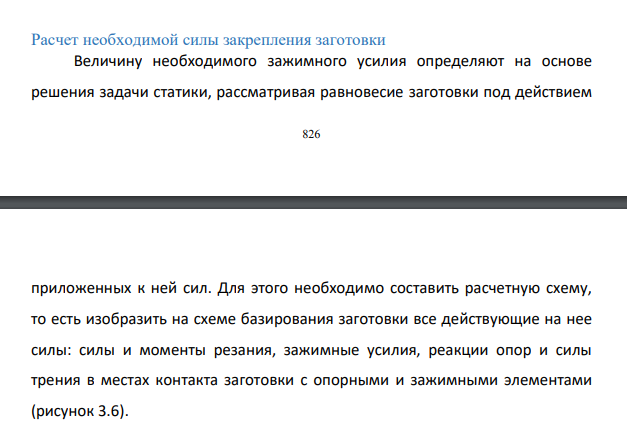

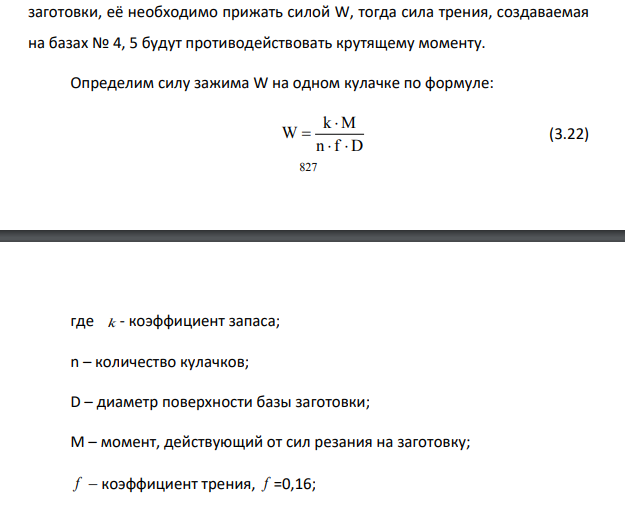

Величину необходимого зажимного усилия определяют на основе решения задачи статики, рассматривая равновесие заготовки под действием 2 2 Y з п.з б y , 0 0 0,011 0,011             827 приложенных к ней сил. Для этого необходимо составить расчетную схему, то есть изобразить на схеме базирования заготовки все действующие на нее силы: силы и моменты резания, зажимные усилия, реакции опор и силы трения в местах контакта заготовки с опорными и зажимными элементами (рисунок 3.6). Рисунок 3.6 – Принципиальная схема для силового расчета приспособления По данной схеме видно, что силы резания, действуя на заготовку, создают крутящий момент, который пытается провернуть заготовку относительно своей оси. Поэтому для устранения возможности поворота заготовки, её необходимо прижать силой W, тогда сила трения, создаваемая на базах № 4, 5 будут противодействовать крутящему моменту. Определим силу зажима W на одном кулачке по формуле: k M W n f D     (3.22) 828 где k - коэффициент запаса; n – количество кулачков; D – диаметр поверхности базы заготовки; М – момент, действующий от сил резания на заготовку; f  коэффициент трения, f =0,16; Р –сила резания при точении. Величина коэффициента запаса определяется по формуле, учитывающей влияние целого ряда факторов: K0K1K2K3K4K5K6 k  (3.23) где -К0 – минимальный запас для всех случаев, равный – 1,5; К1 – влияние случайных неровностей обрабатываемой поверхности, для черновой обработки (черновое шлифование) равный – 1,2. К2 – влияние износа и затупления режущего инструмента, равный – 1,1; К3 – прерывистый характер резания, равный – 1; К4 – постоянство создаваемых зажимным устройством усилий, равный –1; К5 – удобство расположения рукоятки при закреплении вручную, – 1; К6 – учитывается при наличии моментов, стремящихся повернуть заготовку на базовой поверхности, равный – 1.
