Выполнить расчет посадки. Определить предельные размеры и отклонения вала и отверстия, допуск на посадку, величины зазоров (натягов). Изобразить графически схему полей допусков посадки. (Решение → 361)
Заказ №39301

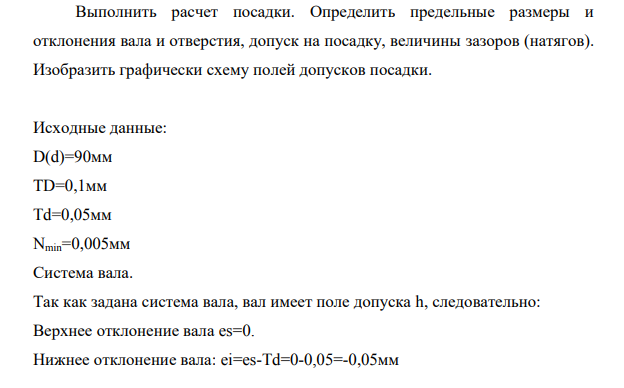

Выполнить расчет посадки. Определить предельные размеры и отклонения вала и отверстия, допуск на посадку, величины зазоров (натягов). Изобразить графически схему полей допусков посадки. Исходные данные: D(d)=90мм ТD=0,1мм Td=0,05мм Nmin=0,005мм Система вала. Так как задана система вала, вал имеет поле допуска h, следовательно: Верхнее отклонение вала es=0. Нижнее отклонение вала: ei=es-Td=0-0,05=-0,05мм

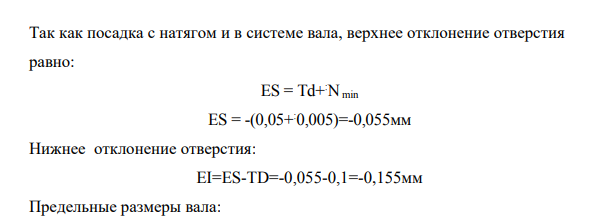

Так как посадка с натягом и в системе вала, верхнее отклонение отверстия равно: ES = Td+:N min ES = -(0,05+:0,005)=-0,055мм Нижнее отклонение отверстия: EI=ES-TD=-0,055-0,1=-0,155мм Предельные размеры вала: dmax=d+es=90+0=90мм dmin=d+ei=90+(-0,05)=89,95мм
