Две детали соединяются друг с другом по посадке, характер которой определяется назначением и конструктивными особенностями деталей. Требуется: 1. Определить предельные (наибольший и наименьший) размеры отверстия и вала; (Решение → 354)

Заказ №39301

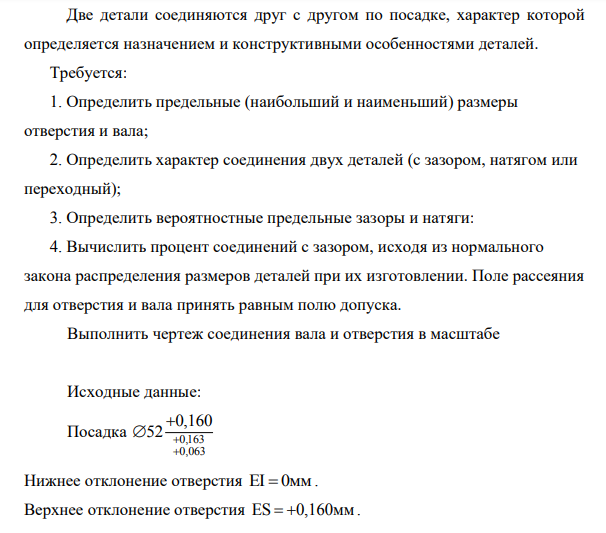

Две детали соединяются друг с другом по посадке, характер которой определяется назначением и конструктивными особенностями деталей. Требуется: 1. Определить предельные (наибольший и наименьший) размеры отверстия и вала; 2. Определить характер соединения двух деталей (с зазором, натягом или переходный); 3. Определить вероятностные предельные зазоры и натяги: 4. Вычислить процент соединений с зазором, исходя из нормального закона распределения размеров деталей при их изготовлении. Поле рассеяния для отверстия и вала принять равным полю допуска. Выполнить чертеж соединения вала и отверстия в масштабе Исходные данные: Посадка 0,163 0,063 0,160 52     Нижнее отклонение отверстия EI 0  мм. Верхнее отклонение отверстия ES 0,160   мм. 910 Верхнее отклонение вала es 0,163   мм. Нижнее отклонение вала ei 0,063   мм

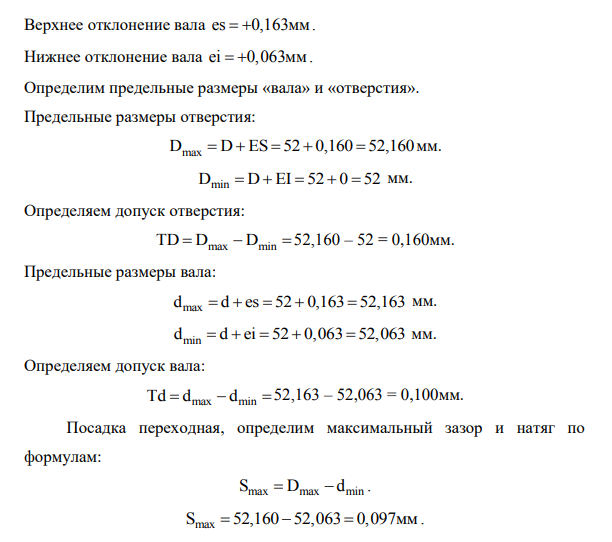

Определим предельные размеры «вала» и «отверстия». Предельные размеры отверстия: D D ES 52 0,160 52,160 max      мм. D D EI 52 0 52 min      мм. Определяем допуск отверстия: TD D D    max min 52,160 – 52 = 0,160мм. Предельные размеры вала: max d d es 52 0,163 52,163      мм. min d d ei 52 0,063 52,063      мм. Определяем допуск вала: Td d d    max min 52,163 – 52,063 = 0,100мм. Посадка переходная, определим максимальный зазор и натяг по формулам: S D d max max min   . S 52,160 52,063 0,097 max    мм. N d D max max min   . N 52,163 52,000 0,163 max    мм. max min   c N N 163 97 N 33мкм 2 2       . N S min max   . Допуск посадки: T N,S N S TD Td 0,163 0,097 0,160 0,100 0,260            max max мм. Считаем, что рассеивание размеров отверстия и вала, а также зазоров (натягов) подчиняется закону нормального распределения, и допуск деталей равен полю рассеивания, т.е. T=6σ.
