Для соединения с призматической шпонкой по ГОСТ 23360-78, ГОСТ 25346-89: 1. Найти сечение призматической шпонки и размеры шпоночных пазов в валу и во втулке. (Решение → 353)
Заказ №39301

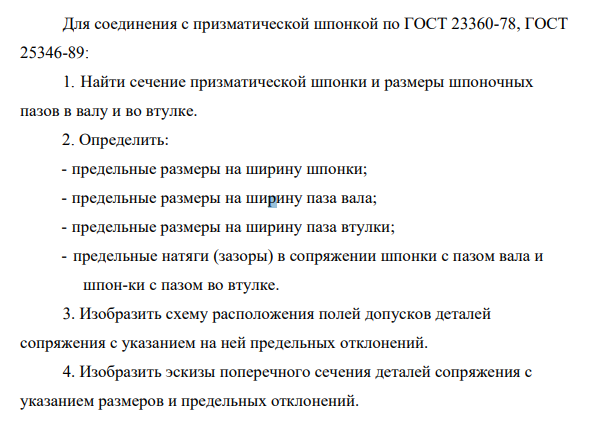

Для соединения с призматической шпонкой по ГОСТ 23360-78, ГОСТ 25346-89: 1. Найти сечение призматической шпонки и размеры шпоночных пазов в валу и во втулке. 2. Определить: - предельные размеры на ширину шпонки; - предельные размеры на ширину паза вала; - предельные размеры на ширину паза втулки; - предельные натяги (зазоры) в сопряжении шпонки с пазом вала и шпон-ки с пазом во втулке. 3. Изобразить схему расположения полей допусков деталей сопряжения с указанием на ней предельных отклонений. 4. Изобразить эскизы поперечного сечения деталей сопряжения с указанием размеров и предельных отклонений. 913 Исходные данные: Диаметр вала – 30мм Длина шпонки – 70мм Исполнение шпонки – С Тип соединения – плотное

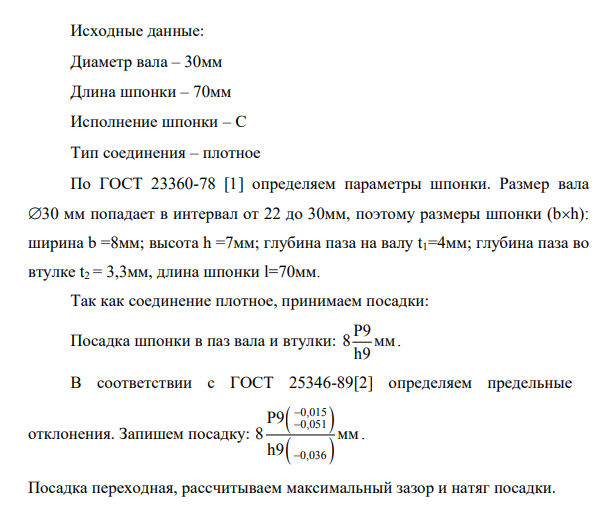

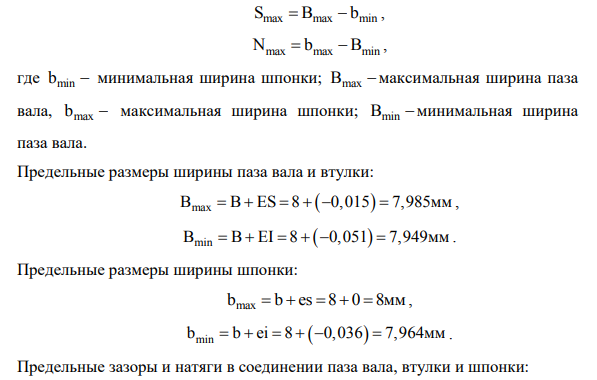

По ГОСТ 23360-78 [1] определяем параметры шпонки. Размер вала 30 мм попадает в интервал от 22 до 30мм, поэтому размеры шпонки (bh): ширина b =8мм; высота h =7мм; глубина паза на валу t1=4мм; глубина паза во втулке t2 = 3,3мм, длина шпонки l=70мм. Так как соединение плотное, принимаем посадки: Посадка шпонки в паз вала и втулки: P9 8 мм h9 . В соответствии с ГОСТ 25346-89[2] определяем предельные отклонения. Запишем посадку: 0,015 0,051 0,036 P9 8 мм h9 . Посадка переходная, рассчитываем максимальный зазор и натяг посадки. S B b max max min , N b B max max min , где min b минимальная ширина шпонки; Bmax максимальная ширина паза вала, max b максимальная ширина шпонки; Bmin минимальная ширина паза вала. Предельные размеры ширины паза вала и втулки: B B ES 8 0,015 7,985 max мм , B B EI 8 0,051 7,949 min мм . Предельные размеры ширины шпонки: max b b es 8 0 8 мм, b b ei 8 0,036 7,964 min мм . Предельные зазоры и натяги в соединении паза вала, втулки и шпонки:
