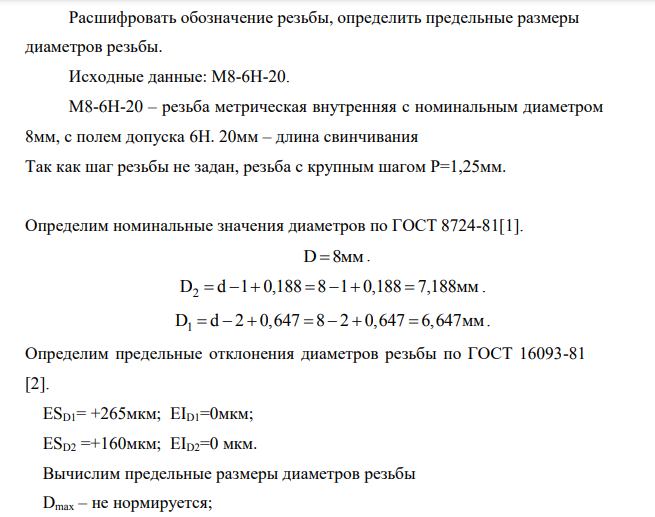

Расшифровать обозначение резьбы, определить предельные размеры диаметров резьбы. Исходные данные: М8-6Н-20

М8-6Н-20 – резьба метрическая внутренняя с номинальным диаметром 8мм, с полем допуска 6Н. 20мм – длина свинчивания Так как шаг резьбы не задан, резьба с крупным шагом Р=1,25мм. Определим номинальные значения диаметров по ГОСТ 8724-81[1]. D 8  мм. D d 1 0,188 8 1 0,188 7,188 2        мм. D d 2 0,647 8 2 0,647 6,647 1        мм. Определим предельные отклонения диаметров резьбы по ГОСТ 16093-81 [2]. ESD1= +265мкм; EID1=0мкм; ESD2 =+160мкм; EID2=0 мкм. Вычислим предельные размеры диаметров резьбы Dmax – не нормируется; Dmin=8мм: D 7,188 0,160 7,348 2max    мм
