Расшифровать обозначение шлицевой детали, определить предельные размеры ее элементов. Исходные данные: Деталь – втулка Обозначение: b - 10×72H8×82×12D9 (Решение → 348)
Заказ №39301

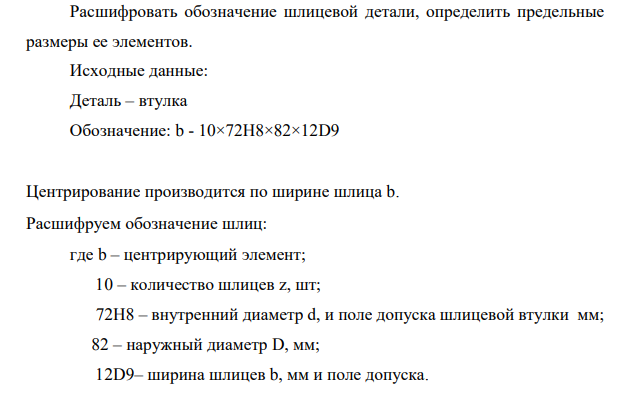

Расшифровать обозначение шлицевой детали, определить предельные размеры ее элементов. Исходные данные: Деталь – втулка Обозначение: b - 10×72H8×82×12D9
Центрирование производится по ширине шлица b. Расшифруем обозначение шлиц: где b – центрирующий элемент; 10 – количество шлицев z, шт; 72H8 – внутренний диаметр d, и поле допуска шлицевой втулки мм; 82 – наружный диаметр D, мм; 12D9– ширина шлицев b, мм и поле допуска.
