Для операции шлифования необходимо: 1.выполнить схему обработки 2.выбрать шлифовальный круг (размеры, форму и характеристики) 3.назначить режимы резания 4.определить основное время. Dз, ds- диаметр шлифуемой поверхности (мм) L - длина шлифуемой поверхности (мм) L1- длина вала (мм) h - припуск на сторону (мм) (Решение → 351)

Заказ №39301

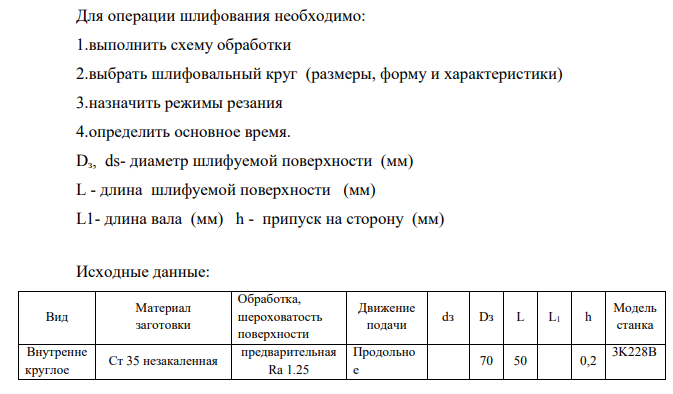

Для операции шлифования необходимо: 1.выполнить схему обработки 2.выбрать шлифовальный круг (размеры, форму и характеристики) 3.назначить режимы резания 4.определить основное время. Dз, ds- диаметр шлифуемой поверхности (мм) L - длина шлифуемой поверхности (мм) L1- длина вала (мм) h - припуск на сторону (мм) Для операции шлифования необходимо: 1.выполнить схему обработки 2.выбрать шлифовальный круг (размеры, форму и характеристики) 3.назначить режимы резания 4.определить основное время. Dз, ds- диаметр шлифуемой поверхности (мм) L - длина шлифуемой поверхности (мм) L1- длина вала (мм) h - припуск на сторону (мм) Исходные данные: Вид Материал заготовки Обработка, шероховатость поверхности Движение подачи dз Dз L L1 h Модель станка Внутренне круглое Ст 35 незакаленная предварительная Ra 1.25 Продольно е 70 50 0,2 3K228B

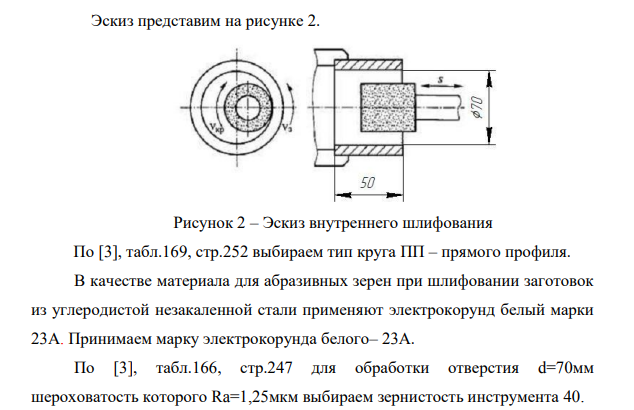

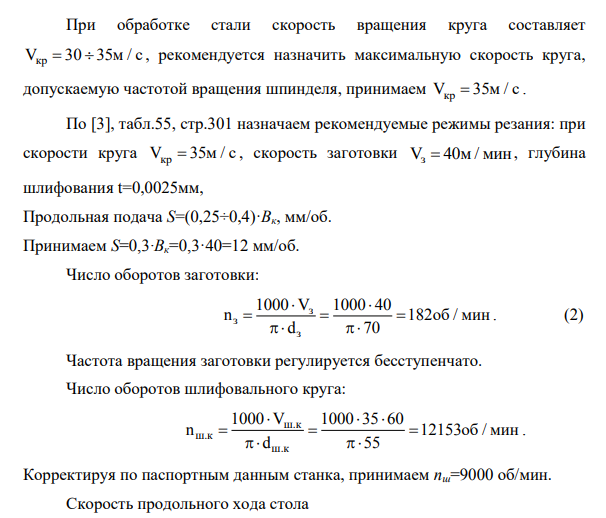

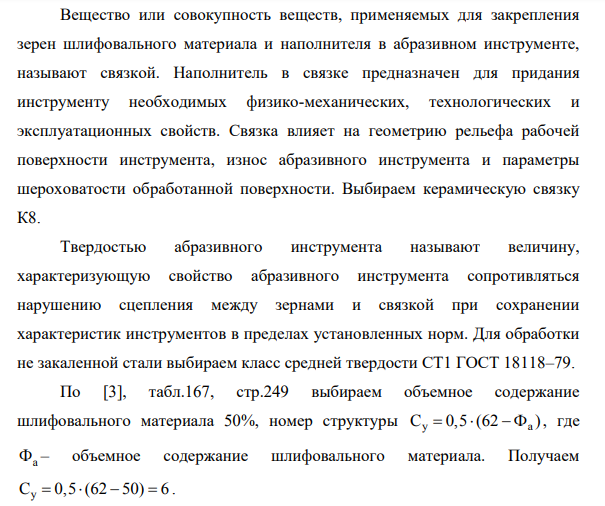

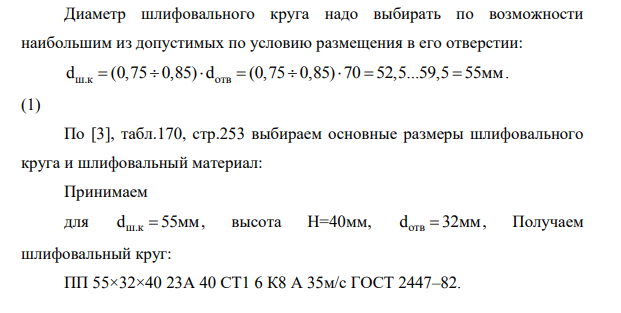

Эскиз представим на рисунке 2. Рисунок 2 – Эскиз внутреннего шлифования По [3], табл.169, стр.252 выбираем тип круга ПП – прямого профиля. В качестве материала для абразивных зерен при шлифовании заготовок из углеродистой незакаленной стали применяют электрокорунд белый марки 23А. Принимаем марку электрокорунда белого– 23А. По [3], табл.166, стр.247 для обработки отверстия d=70мм шероховатость которого Ra=1,25мкм выбираем зернистость инструмента 40. 922 Вещество или совокупность веществ, применяемых для закрепления зерен шлифовального материала и наполнителя в абразивном инструменте, называют связкой. Наполнитель в связке предназначен для придания инструменту необходимых физико-механических, технологических и эксплуатационных свойств. Связка влияет на геометрию рельефа рабочей поверхности инструмента, износ абразивного инструмента и параметры шероховатости обработанной поверхности. Выбираем керамическую связку К8. Твердостью абразивного инструмента называют величину, характеризующую свойство абразивного инструмента сопротивляться нарушению сцепления между зернами и связкой при сохранении характеристик инструментов в пределах установленных норм. Для обработки не закаленной стали выбираем класс средней твердости СТ1 ГОСТ 18118–79. По [3], табл.167, стр.249 выбираем объемное содержание шлифовального материала 50%, номер структуры C 0,5 (62 у а    Ф ) , где Фа – объемное содержание шлифовального материала. Получаем C 0,5 (62 50) 6
