Для операции зубофрезерования червячной модульной фрезой необходимо: 1. выполнить схему обработки с указанием движений; 2. выбрать режущий инструмент: вид, материал режущей части, основные части и элементы, геометрию(углы); 3. по таблицам нормативов определять режимы резания; (Решение → 352)
Заказ №39301

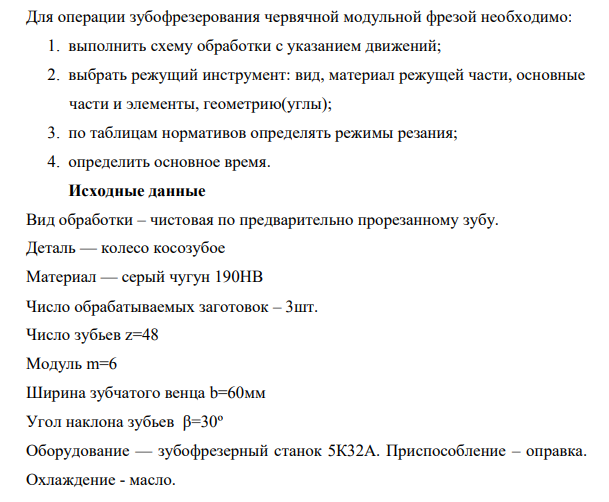

Для операции зубофрезерования червячной модульной фрезой необходимо: 1. выполнить схему обработки с указанием движений; 2. выбрать режущий инструмент: вид, материал режущей части, основные части и элементы, геометрию(углы); 3. по таблицам нормативов определять режимы резания; 4. определить основное время. Исходные данные Вид обработки – чистовая по предварительно прорезанному зубу. Деталь — колесо косозубое Материал — серый чугун 190НВ Число обрабатываемых заготовок – 3шт. Число зубьев z=48 Модуль m=6 Ширина зубчатого венца b=60мм Угол наклона зубьев β=30º Оборудование — зубофрезерный станок 5К32А. Приспособление – оправка. Охлаждение - масло.

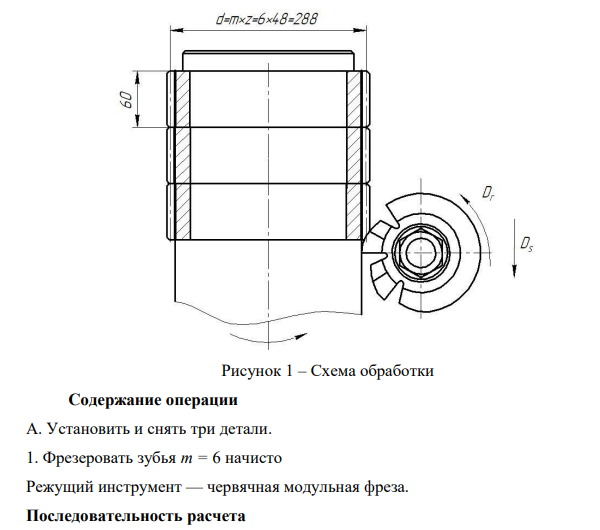

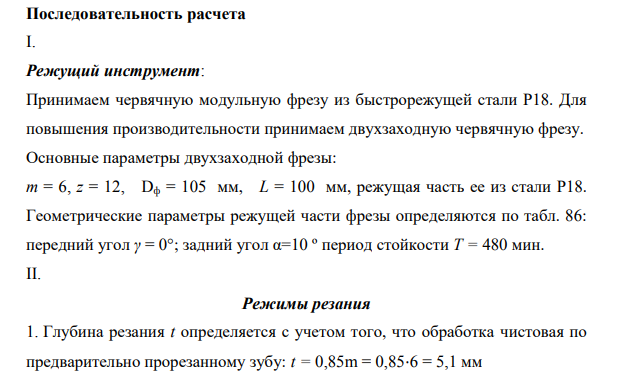

Содержание операции А. Установить и снять три детали. 1. Фрезеровать зубья т = 6 начисто Режущий инструмент — червячная модульная фреза. Последовательность расчета I. Режущий инструмент: Принимаем червячную модульную фрезу из быстрорежущей стали Р18. Для повышения производительности принимаем двухзаходную червячную фрезу. Основные параметры двухзаходной фрезы: т = 6, z = 12, Dф = 105 мм, L = 100 мм, режущая часть ее из стали Р18. Геометрические параметры режущей части фрезы определяются по табл. 86: передний угол γ = 0°; задний угол α=10 º период стойкости Т = 480 мин. II. Режимы резания 1. Глубина резания t определяется с учетом того, что обработка чистовая по предварительно прорезанному зубу: t = 0,85m = 0,85⋅6 = 5,1 мм 919 2. Подача s определяется по табл. 87. При чистовой обработке двухзаходной фрезой (m= 6) на зубофрезерном станке с мощностью электродвигателя 5—9 кВт рекомендуется подача s = 2,0÷2,6 мм/об. По той же табл. 87 определяются поправочные коэффициенты Кмs=1,4, так как обрабатывается чугун; Квs = 0,8, так как угол наклона зубьев 30º. Меньшие значения подач рекомендуются при нарезании колес с количеством зубьев меньше 25.
