Определите доверительный интервал с надежностью р=0,99 для последовательности нормальнораспределенных результатов измерений давления. Запишите результат измерения. (Решение → 355)
Заказ №39301

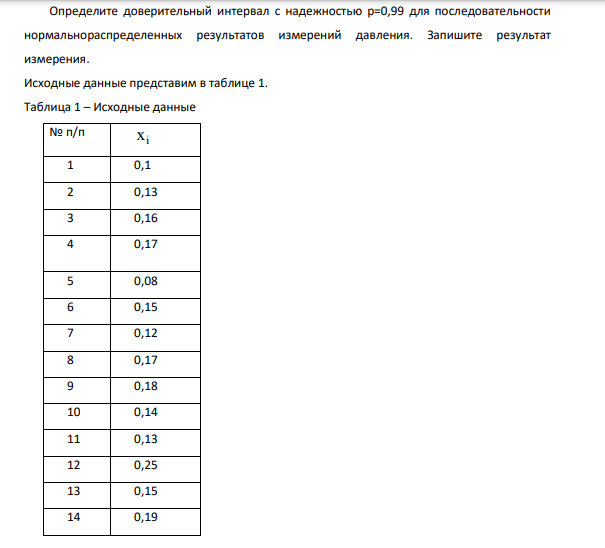

Определите доверительный интервал с надежностью р=0,99 для последовательности нормальнораспределенных результатов измерений давления. Запишите результат измерения. Исходные данные представим в таблице 1. Таблица 1 – Исходные данные № п/п i х 1 0,1 2 0,13 3 0,16 4 0,17 5 0,08 6 0,15 7 0,12 8 0,17 9 0,18 10 0,14 11 0,13 12 0,25 13 0,15 14 0,19

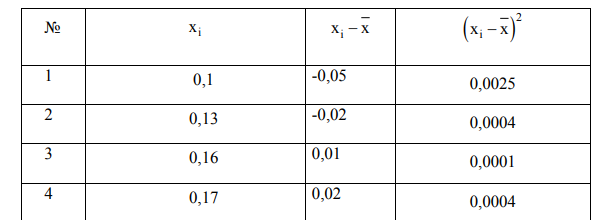

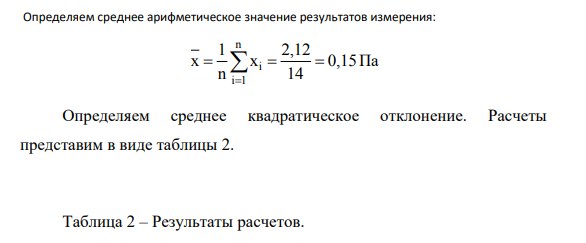

Определяем среднее арифметическое значение результатов измерения: n i i 1 1 2,12 x x 0,15 n 14 Па Определяем среднее квадратическое отклонение. Расчеты представим в виде таблицы 2. Таблица 2 – Результаты расчетов. 908 № i x i x x 2 i x x 1 0,1 -0,05 0,0025 2 0,13 -0,02 0,0004
