Выполнить расчет посадки в системе вала и системе отверстия. Определить предельные размеры и отклонения вала и отверстия, допуск на посадку, величины зазоров (натягов). Изобразить графически схему полей допусков посадки. (Решение → 360)

Заказ №39301

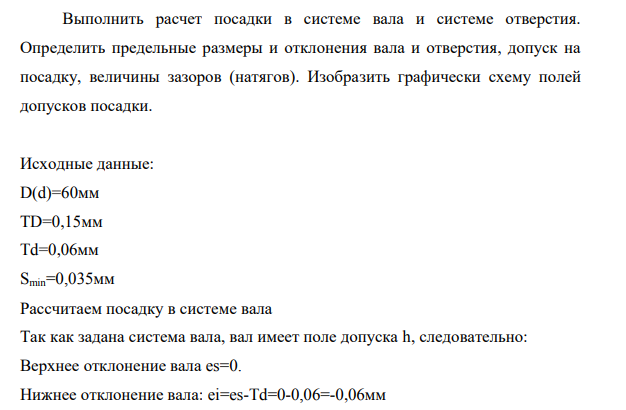

Выполнить расчет посадки в системе вала и системе отверстия. Определить предельные размеры и отклонения вала и отверстия, допуск на посадку, величины зазоров (натягов). Изобразить графически схему полей допусков посадки. Исходные данные: D(d)=60мм ТD=0,15мм Td=0,06мм Smin=0,035мм Рассчитаем посадку в системе вала Так как задана система вала, вал имеет поле допуска h, следовательно: Верхнее отклонение вала es=0. Нижнее отклонение вала: ei=es-Td=0-0,06=-0,06мм

Так как посадка с зазором и в системе вала, нижнее отклонение отверстия равно: EI = S min EI = +0,035мм Верхнее отклонение отверстия: ES=EI+TD=0,035+0,15=+0,185мм Предельные размеры вала: dmax=d+es=60+0=60мм dmin=d+ei=60+(-0,06)=59,94мм предельные размеры отверстия: Dmax=D+ES=60+0,185=60,185мм Dmin=D+EI=60+0,035=60,035мм Допуск посадки определяется выражением: T(S)=TD+Td=0,15+0,06=0,21мм
