Проектирование контрольного приспособления

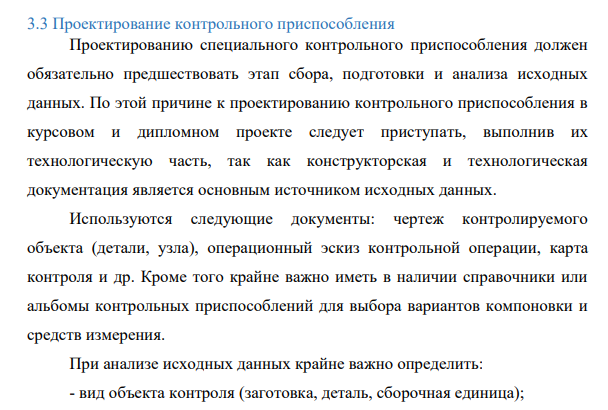

Проектированию специального контрольного приспособления должен обязательно предшествовать этап сбора, подготовки и анализа исходных данных. По этой причине к проектированию контрольного приспособления в курсовом и дипломном проекте следует приступать, выполнив их технологическую часть, так как конструкторская и технологическая документация является основным источником исходных данных. Используются следующие документы: чертеж контролируемого объекта (детали, узла), операционный эскиз контрольной операции, карта контроля и др. Кроме того крайне важно иметь в наличии справочники или альбомы контрольных приспособлений для выбора вариантов компоновки и средств измерения. При анализе исходных данных крайне важно определить: - вид объекта контроля (заготовка, деталь, сборочная единица);
