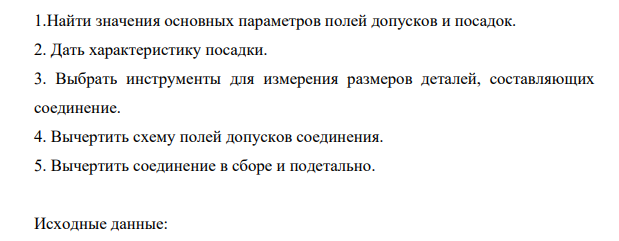

Найти значения основных параметров полей допусков и посадок. 2. Дать характеристику посадки. 3. Выбрать инструменты для измерения размеров деталей, составляющих соединение. 4. Вычертить схему полей допусков соединения. 5. Вычертить соединение в сборе и подетально. (Решение → 359)

Заказ №39301

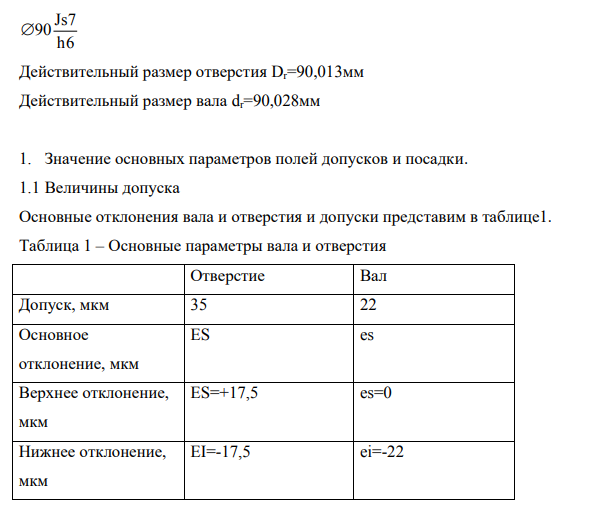

Найти значения основных параметров полей допусков и посадок. 2. Дать характеристику посадки. 3. Выбрать инструменты для измерения размеров деталей, составляющих соединение. 4. Вычертить схему полей допусков соединения. 5. Вычертить соединение в сборе и подетально. Исходные данные: 883 Js7 90 h6  Действительный размер отверстия Dr=90,013мм Действительный размер вала dr=90,028мм

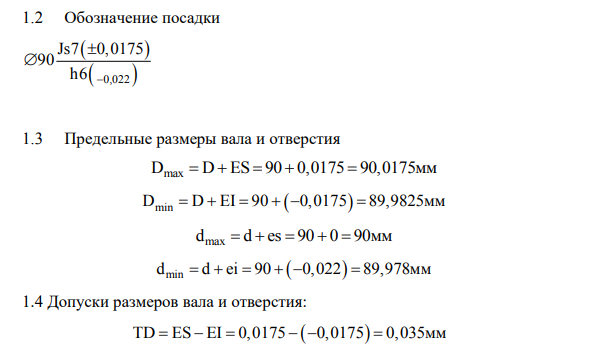

1. Значение основных параметров полей допусков и посадки. 1.1 Величины допуска Основные отклонения вала и отверстия и допуски представим в таблице1. Таблица 1 – Основные параметры вала и отверстия Отверстие Вал Допуск, мкм 35 22 Основное отклонение, мкм ES es Верхнее отклонение, мкм ES=+17,5 es=0 Нижнее отклонение, мкм EI=-17,5 ei=-22 1.2 Обозначение посадки    0,022  Js7 0,0175 90 h6    1.3 Предельные размеры вала и отверстия D D ES 90 0,0175 90,0175 max      мм D D EI 90 0,0175 89,9825 min         мм max d d es 90 0 90      мм d d ei 90 0,022 89,978 min         мм 1.4 Допуски размеров вала и отверстия: TD ES EI 0,0175 0,0175 0,035         мм 884 TD D D 90,0175 89,9825 0,035      max min мм Td es ei 0 ( 0,022) 0,022       мм Td d d 90 89,978 0,022      max min мм 1.5Величины предельных зазоров и натягов S D d max max min    90,0175-89,978=0,0395мм S ES ei 0,0175 0,022 0,0395 max         мм N d D max max min    90-89,9825=0,0175мм N es EI max    0-(-0,0175)=0,0175мм 1.6 Допуск посадки TS,N S N 0,0395 0,0175 0,057      max max мм TS,N Td TD 0,022 0,035 0,057      мм
