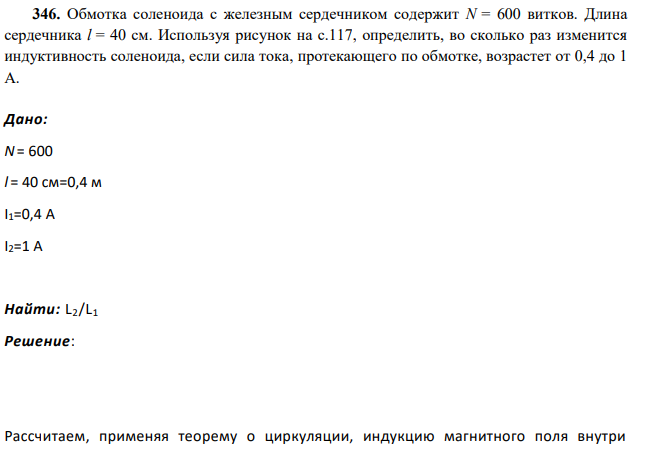

Обмотка соленоида с железным сердечником содержит N = 600 витков. Длина сердечника l = 40 см. Используя рисунок на с.117, определить, во сколько раз изменится индуктивность соленоида, если сила тока, протекающего по обмотке, возрастет от 0,4 до 1 А. Дано: N= 600 l = 40 см=0,4 м I1=0,4 А I2=1 А Найти: L2/L1

Решение:

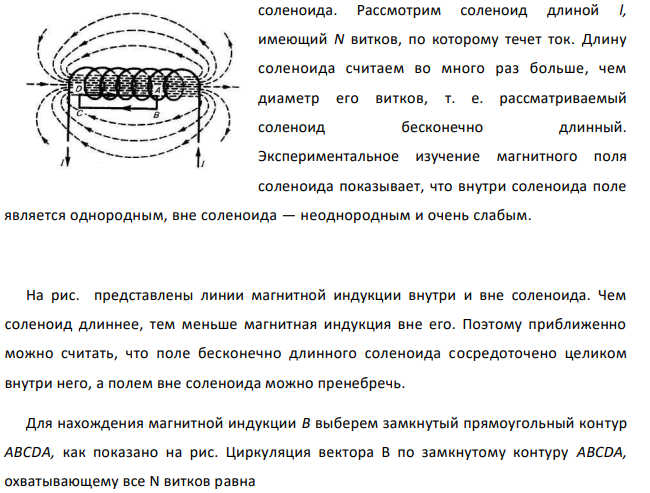

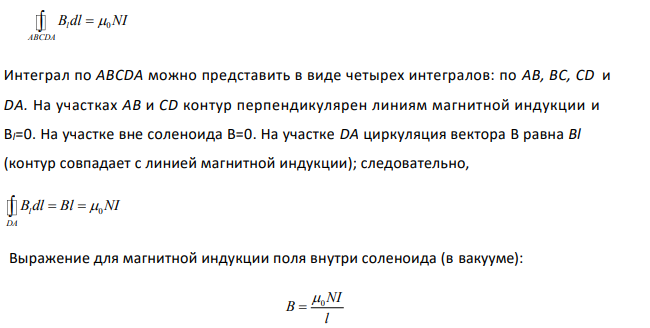

Рассчитаем, применяя теорему о циркуляции, индукцию магнитного поля внутри соленоида. Рассмотрим соленоид длиной l, имеющий N витков, по которому течет ток. Длину соленоида считаем во много раз больше, чем диаметр его витков, т. е. рассматриваемый соленоид бесконечно длинный. Экспериментальное изучение магнитного поля соленоида показывает, что внутри соленоида поле является однородным, вне соленоида — неоднородным и очень слабым. На рис. представлены линии магнитной индукции внутри и вне соленоида. Чем соленоид длиннее, тем меньше магнитная индукция вне его. Поэтому приближенно можно считать, что поле бесконечно длинного соленоида сосредоточено целиком внутри него, а полем вне соленоида можно пренебречь. Для нахождения магнитной индукции В выберем замкнутый прямоугольный контур ABCDA, как показано на рис. Циркуляция вектора В по замкнутому контуру ABCDA, охватывающему все N витков равна l 0 ABCDA B dl NI    Интеграл по ABCDA можно представить в виде четырех интегралов: по АВ, ВС, CD и DA. На участках АВ и CD контур перпендикулярен линиям магнитной индукции и Bl=0. На участке вне соленоида B=0. На участке DA циркуляция вектора В равна Bl (контур совпадает с линией магнитной индукции); следовательно, l 0 DA B dl Bl NI     Выражение для магнитной индукции поля внутри соленоида (в вакууме): 0NI B l  
