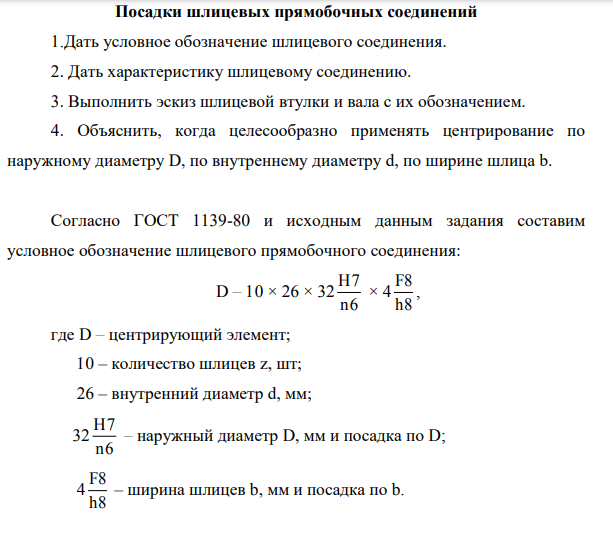

Посадки шлицевых прямобочных соединений 1.Дать условное обозначение шлицевого соединения. 2. Дать характеристику шлицевому соединению. 3. Выполнить эскиз шлицевой втулки и вала с их обозначением. 4. Объяснить, когда целесообразно применять центрирование по наружному диаметру D, по внутреннему диаметру d, по ширине шлица b.

Согласно ГОСТ 1139-80 и исходным данным задания составим условное обозначение шлицевого прямобочного соединения: D – 10 × 26 × 32 H7 n6 × 4 F8 h8 , где D – центрирующий элемент; 10 – количество шлицев z, шт; 26 – внутренний диаметр d, мм; 32 H7 n6 – наружный диаметр D, мм и посадка по D; 4 F8 h8 – ширина шлицев b, мм и посадка по b. Центрирование по наружному диаметру D, количество шлицев – 10, поля допусков по D – 32 H7 n6 и по b – 4 F8 h8 соответствуют неподвижному прямобочному шлицевому соединению тяжелой серии. Условия применения различных способов центрирования
