Расчёт допусков и посадок гладких цилиндрических соединений. Исходные данные: Посадки: H9 200 e9 ; H8 12 k7 ; H7 70 s7 (Решение → 418)
Заказ №39301

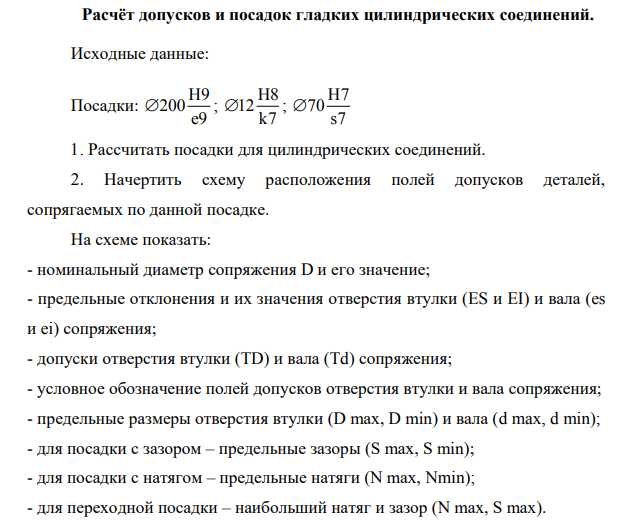

Расчёт допусков и посадок гладких цилиндрических соединений. Исходные данные: Посадки: H9 200 e9 ; H8 12 k7 ; H7 70 s7
1. Рассчитать посадки для цилиндрических соединений. 2. Начертить схему расположения полей допусков деталей, сопрягаемых по данной посадке. На схеме показать: - номинальный диаметр сопряжения D и его значение; - предельные отклонения и их значения отверстия втулки (ES и EI) и вала (es и ei) сопряжения; - допуски отверстия втулки (TD) и вала (Td) сопряжения; - условное обозначение полей допусков отверстия втулки и вала сопряжения; - предельные размеры отверстия втулки (D max, D min) и вала (d max, d min); - для посадки с зазором – предельные зазоры (S max, S min); - для посадки с натягом – предельные натяги (N max, Nmin); - для переходной посадки – наибольший натяг и зазор (N max, S max). 3. Рассчитать по предельным зазорам и натягам допуски посадок (TS – с зазором, TN – с натягом, TS-N – переходные) с проверкой результата по значениям допусков отверстия втулки TD и вала Td. 4. Выполнить эскизы деталей, показать на них номинальные размеры сопрягаемых поверхностей с предельными отклонениями. Расчёт посадки с зазором H9 200 e9 – посадка с зазором в системе отверстия. В сопряжении H9 200 e9 отверстие Ø 200 Н9. 358 Его номинальный диаметр: D = 200 мм. Условное обозначение поля допуска отверстия Н9. Допуск отверстия по 9 квалитету TD = 115 мкм = 0,115 мм. Основное отклонение отверстия (нижнее): EI = 0. Верхнее предельное отклонение отверстия ES найдем из соотношения: TD = ES – EI ES = TD + EI = 115 + 0 = + 115 мкм = + 0,115 мм; Предельные размеры отверстия: D max = D + ES= 200 + (+ 0,115) = 200,115 мм. D min= D+ EI= 200 + 0 = 200,000 мм. В сопряжении H9 200 e9 вал Ø 200 e9. Его номинальный диаметр: d = 200 мм. Условное обозначение поля допуска вала e9. Допуск вала Td по 9 квалитету Td = 115 мкм = 0,115 мм. Основное отклонение вала (верхнее): es = – 100 мкм = – 0,100 мм; Нижнее предельное отклонение вала ei найдем из соотношения: Td = es – ei ei = es –Td = (– 100) – 115 = – 215 мкм = – 0,215 мм. Предельные размеры вала: d max = d + es = 200 + (– 0,100) = 199,9 мм d min = d + ei = 200 + (– 0,215) = 199,785 мм
