В схеме на рис. ε1 = ε2, R2 = 2R1. Во сколько раз ток, текущий через вольтметр, больше тока, текущего через R2? Сопротивлением генераторов пренебречь. (Решение → 12091)

Заказ №39131

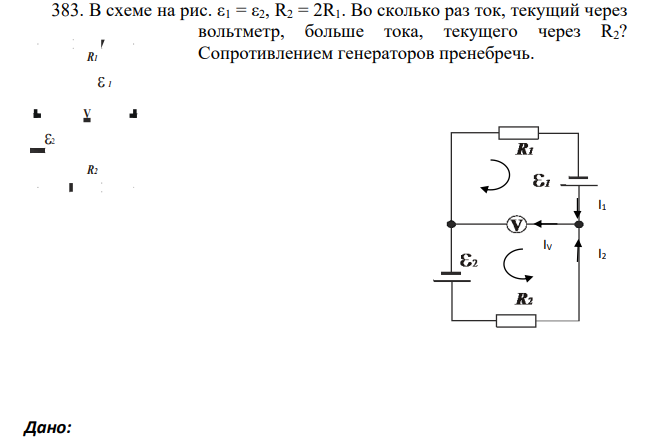

В схеме на рис. ε1 = ε2, R2 = 2R1. Во сколько раз ток, текущий через вольтметр, больше тока, текущего через R2? Сопротивлением генераторов пренебречь. Дано: ε1 = ε2, R2 = 2R1 Найти: IV/I2

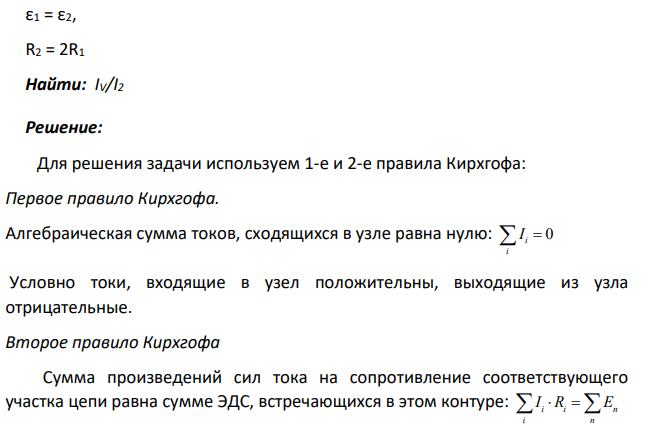

Решение:

Для решения задачи используем 1-е и 2-е правила Кирхгофа: Первое правило Кирхгофа. Алгебраическая сумма токов, сходящихся в узле равна нулю: 0 i i I  Условно токи, входящие в узел положительны, выходящие из узла отрицательные. Второе правило Кирхгофа Сумма произведений сил тока на сопротивление соответствующего участка цепи равна сумме ЭДС, встречающихся в этом контуре: i i n
