В соответствии с алгоритмом выбора средств измерений подобрать средства измерений для измерения наружных, внутренних линейных размеров уступов/выступов. (Решение → 2039)

Заказ №39301

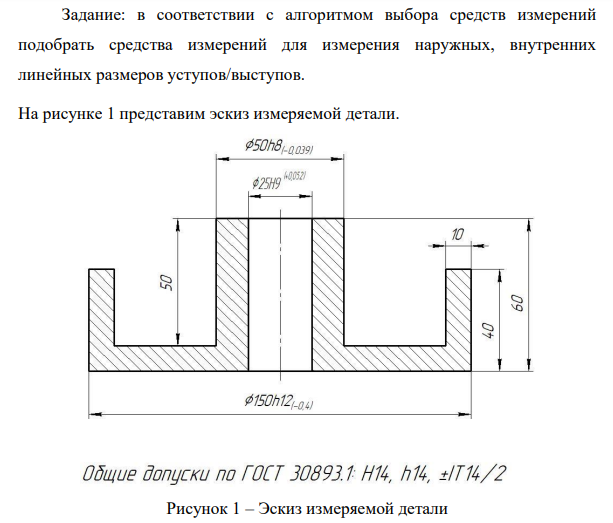

В соответствии с алгоритмом выбора средств измерений подобрать средства измерений для измерения наружных, внутренних линейных размеров уступов/выступов. На рисунке 1 представим эскиз измеряемой детали. Исходные данные: ø50h8, ø25H9, 10мм, 40мм, 50мм, 60мм, ø150h12 Выберем универсальные средства измерения для размеров, чтобы выполнялось условие:    си си - погрешность средства измерения,  - допускаемая погрешность измерения. Инв. № подп Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Лист 875 Лист Изм. № докум. Подп. Дата ВКР.15.02.08.000.00.00.000 ПЗ 1. ø50h8мм – размер вала

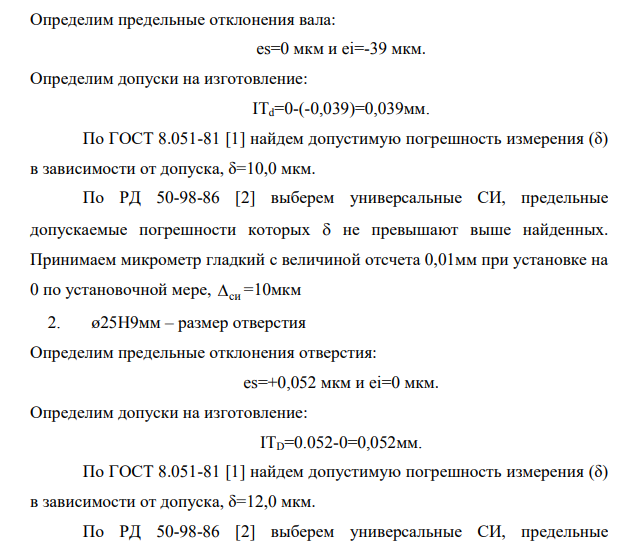

Определим предельные отклонения вала: es=0 мкм и ei=-39 мкм. Определим допуски на изготовление: ITd=0-(-0,039)=0,039мм. По ГОСТ 8.051-81 [1] найдем допустимую погрешность измерения (δ) в зависимости от допуска, δ=10,0 мкм. По РД 50-98-86 [2] выберем универсальные СИ, предельные допускаемые погрешности которых  не превышают выше найденных. Принимаем микрометр гладкий с величиной отсчета 0,01мм при установке на 0 по установочной мере, си =10мкм 2. ø25H9мм – размер отверстия Определим предельные отклонения отверстия: es=+0,052 мкм и ei=0 мкм. Определим допуски на изготовление: ITD=0.052-0=0,052мм. По ГОСТ 8.051-81 [1] найдем допустимую погрешность измерения (δ) в зависимости от допуска, δ=12,0 мкм. По РД 50-98-86 [2] выберем универсальные СИ, предельные допускаемые погрешности которых  не превышают выше найденных. Принимаем нутромер индикаторный с ценой деления отсчетного устройства 0,01мм. Средство установки – концевые меры длины 3 класса с боковиками, си =10мкм 3. ø150h12мм – размер вала Определим предельные отклонения вала: es=0 мкм и ei=-0,4мкм. Определим допуски на изготовление: ITd=0-(-0,4)=0,4мм. Инв. № подп Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата Лист 876 Лист Изм. № докум. Подп. Дата ВКР.15.02.08.000.00.00.000 ПЗ По ГОСТ 8.051-81 [1] найдем допустимую погрешность измерения (δ) в зависимости от допуска, δ=80,0 мкм. По РД 50-98-86 [2] выберем универсальные СИ, предельные допускаемые погрешности которых  не превышают выше найденных. Принимаем скобу индикаторную, с ценой деления 0,01мм. Средство установки – концевые меры длины 5 класса, си =20мкм 4. 40 мм– размер вала. Точность данного размера задана фразой: общие допуски по ГОСТ 30893.1: Н14, h14, ±IT14/2. 40h14мм Определим предельные отклонения вала: es=0 мкм и ei=-0,620мкм. Определим допуски на изготовление: ITd=0-(-0,620)=0,62мм. В соответствии с ГОСТ 8.549-86 допускаемая погрешность измерения составляет 50% допуска на размер: =0,5Т =0,5∙0,62=0,31мм
