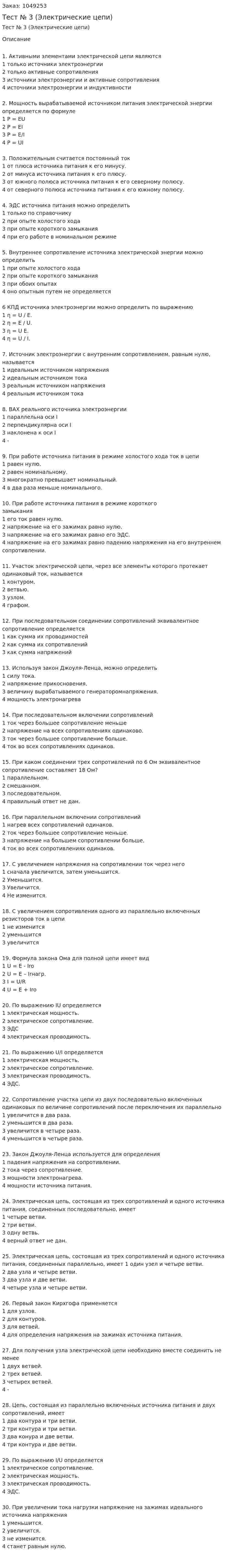

Тест № 3 (Электрические цепи)

1. Активными элементами электрической цепи являются
1 только источники электроэнергии
2 только активные сопротивления
3 источники электроэнергии и активные сопротивления
4 источники электроэнергии и индуктивности

2. Мощность вырабатываемой источником питания электрической энергии определяется по формуле
1 Р = ЕU
2 P = EI
3 P = E/I
4 P = UI

3. Положительным считается постоянный ток
1 от плюса источника питания к его минусу.
2 от минуса источника питания к его плюсу.
3 от южного полюса источника питания к его северному полюсу.
4 от северного полюса источника питания к его южному полюсу.

4. ЭДС источника питания можно определить
1 только по справочнику
2 при опыте холостого хода
3 при опыте короткого замыкания
4 при его работе в номинальном режиме

5. Внутреннее сопротивление источника электрической энергии можно определить
1 при опыте холостого хода
2 при опыте короткого замыкания
3 при обоих опытах
4 оно опытным путем не определяется

6 КПД источника электроэнергии можно определить по выражению
1 η = U / Е.
2 η = Е / U.
3 η = U Е.
4 η = U / I.

7. Источник электроэнергии с внутренним сопротивлением, равным нулю, называется
1 идеальным источником напряжения
2 идеальным источником тока
3 реальным источником напряжения
4 реальным источником тока

8. ВАХ реального источника электроэнергии
1 параллельна оси I
2 перпендикулярна оси I
3 наклонена к оси I
4 -

9. При работе источника питания в режиме холостого хода ток в цепи
1 равен нулю.
2 равен номинальному.
3 многократно превышает номинальный.
4 в два раза меньше номинального.

10. При работе источника питания в режиме короткого замыкания
1 его ток равен нулю.
2 напряжение на его зажимах равно нулю.
3 напряжение на его зажимах равно его ЭДС.
4 напряжение на его зажимах равно падению напряжения на его внутреннем сопротивлении.

11. Участок электрической цепи, через все элементы которого протекает одинаковый ток, называется
1 контуром.
2 ветвью.
3 узлом.
4 графом.

12. При последовательном соединении сопротивлений эквивалентное сопротивление определяется
1 как сумма их проводимостей
2 как сумма их сопротивлений
3 как сумма напряжений

13. Используя закон Джоуля-Ленца, можно определить
1 силу тока.
2 напряжение прикосновения.
3 величину вырабатываемого генераторомнапряжения.
4 мощность электронагрева

14. При последовательном включении сопротивлений
1 ток через большее сопротивление меньше
2 напряжение на всех сопротивлениях одинаково.
3 ток через большее сопротивление больше.
4 ток во всех сопротивлениях одинаков.

15. При каком соединении трех сопротивлений по 6 Ом эквивалентное сопротивление составляет 18 Ом?
1 параллельном.
2 смешанном.
3 последовательном.
4 правильный ответ не дан.

16. При параллельном включении сопротивлений
1 нагрев всех сопротивлений одинаков.
2 ток через большее сопротивление меньше.
3 напряжение на большем сопротивлении больше.
4 ток во всех сопротивлениях одинаков.

17. С увеличением напряжения на сопротивлении ток через него
1 сначала увеличится, затем уменьшится.
2 Уменьшится.
3 Увеличится.
4 Не изменится.

18. С увеличением сопротивления одного из параллельно включенных резисторов ток в цепи
1 не изменится
2 уменьшится
3 увеличится

19. Формула закона Ома для полной цепи имеет вид
1 U = E - Iro
2 U = E – Irнагр.
3 I = U/R
4 U = E + Iro

20. По выражению IU определяется
1 электрическая мощность.
2 электрическое сопротивление.
3 ЭДС
4 электрическая проводимость.

21. По выражению U/I определяется
1 электрическая мощность.
2 электрическое сопротивление.
3 электрическая проводимость.
4 ЭДС.

22. Сопротивление участка цепи из двух последовательно включенных одинаковых по величине сопротивлений после переключения их параллельно
1 увеличится в два раза.
2 уменьшится в два раза.
3 увеличится в четыре раза.
4 уменьшится в четыре раза.

23. Закон Джоуля-Ленца используется для определения
1 падения напряжения на сопротивлении.
2 тока через сопротивление.
3 мощности электронагрева.
4 мощности источника питания.

24. Электрическая цепь, состоящая из трех сопротивлений и одного источника питания, соединенных последовательно, имеет
1 четыре ветви.
2 три ветви.
3 одну ветвь.
4 верный ответ не дан.

25. Электрическая цепь, состоящая из трех сопротивлений и одного источника питания, соединенных параллельно, имеет 1 один узел и четыре ветви.
2 два узла и четыре ветви.
3 два узла и две ветви.
4 четыре узла и четыре ветви.

26. Первый закон Кирхгофа применяется
1 для узлов.
2 для контуров.
3 для ветвей.
4 для определения напряжения на зажимах источника питания.

27. Для получения узла электрической цепи необходимо вместе соединить не менее
1 двух ветвей.
2 трех ветвей.
3 четырех ветвей.
4 -

28. Цепь, состоящая из параллельно включенных источника питания и двух сопротивлений, имеет
1 два контура и три ветви.
2 три контура и три ветви.
3 два конура и две ветви.
4 три контура и две ветви.

29. По выражению I/U определяется
1 электрическое сопротивление.
2 электрическая мощность.
3 электрическая проводимость.
4 ЭДС.

30. При увеличении тока нагрузки напряжение на зажимах идеального источника напряжения
1 уменьшится.
2 увеличится.
3 не изменится.
4 станет равным нулю.
