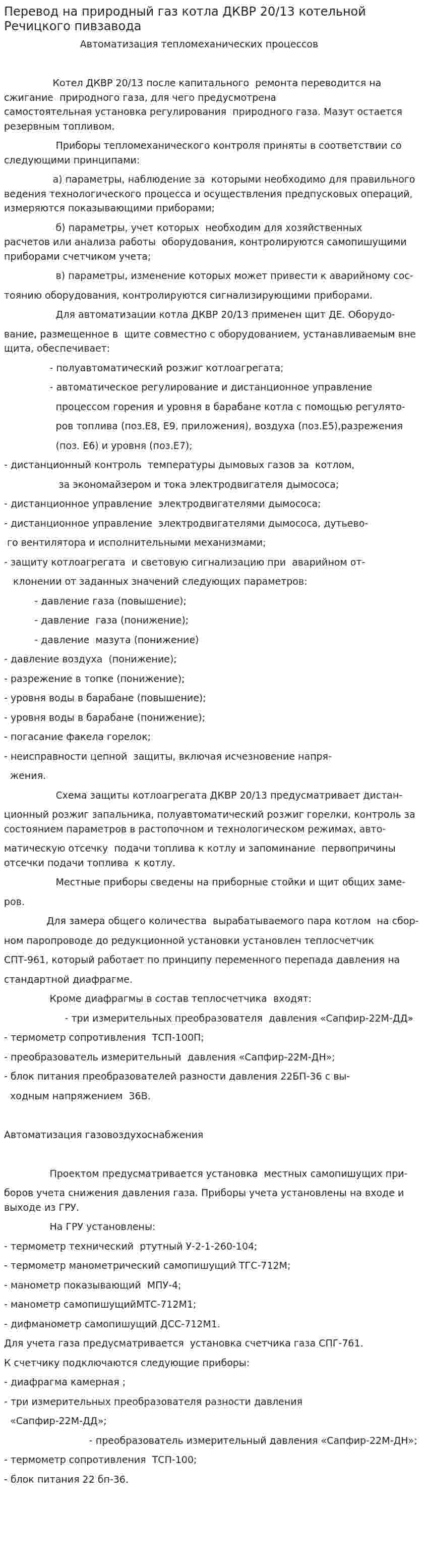

Перевод на природный газ котла ДКВР 20/13 котельной Речицкого пивзавода

                         Автоматизация тепломеханических процессов

                Котел ДКВР 20/13 после капитального  ремонта переводится на сжигание  природного газа, для чего предусмотрена  самостоятельная установка регулирования  природного газа. Мазут остается резервным топливом.

                 Приборы тепломеханического контроля приняты в соответствии со следующими принципами:

                а) параметры, наблюдение за  которыми необходимо для правильного ведения технологического процесса и осуществления предпусковых операций, измеряются показывающими приборами;

                 б) параметры, учет которых  необходим для хозяйственных  расчетов или анализа работы  оборудования, контролируются самопишущими  приборами счетчиком учета;

                 в) параметры, изменение которых может привести к аварийному сос-

тоянию оборудования, контролируются сигнализирующими приборами.

                 Для автоматизации котла ДКВР 20/13 применен щит ДЕ. Оборудо-

вание, размещенное в  щите совместно с оборудованием, устанавливаемым вне щита, обеспечивает:

               - полуавтоматический розжиг котлоагрегата;

               - автоматическое регулирование и дистанционное управление

                 процессом горения и уровня в барабане котла с помощью регулято-

                 ров топлива (поз.Е8, Е9, приложения), воздуха (поз.Е5),разрежения

                 (поз. Е6) и уровня (поз.Е7);

- дистанционный контроль  температуры дымовых газов за  котлом,

                  за экономайзером и тока электродвигателя дымососа;

- дистанционное управление  электродвигателями дымососа;

- дистанционное управление  электродвигателями дымососа, дутьево-

 го вентилятора и исполнительными механизмами;

- защиту котлоагрегата  и световую сигнализацию при  аварийном от-

   клонении от заданных значений следующих параметров:

          - давление газа (повышение);

          - давление  газа (понижение);

          - давление  мазута (понижение)

- давление воздуха  (понижение);

- разрежение в топке (понижение);

- уровня воды в барабане (повышение);

- уровня воды в барабане (понижение);

- погасание факела горелок;

- неисправности цепной  защиты, включая исчезновение напря-

  жения.

                 Схема защиты котлоагрегата ДКВР 20/13 предусматривает дистан-

ционный розжиг запальника, полуавтоматический розжиг горелки, контроль за состоянием параметров в растопочном и технологическом режимах, авто-

матическую отсечку  подачи топлива к котлу и запоминание  первопричины отсечки подачи топлива  к котлу.

                 Местные приборы сведены на приборные стойки и щит общих заме-

ров.

              Для замера общего количества  вырабатываемого пара котлом  на сбор-

ном паропроводе до редукционной установки установлен теплосчетчик

СПТ-961, который работает по принципу переменного перепада давления на

стандартной диафрагме.

               Кроме диафрагмы в состав теплосчетчика  входят:

                    - три измерительных преобразователя  давления «Сапфир-22М-ДД»

- термометр сопротивления  ТСП-100П;

- преобразователь измерительный  давления «Сапфир-22М-ДН»;

- блок питания преобразователей разности давления 22БП-36 с вы-

  ходным напряжением  36В.

Автоматизация газовоздухоснабжения

               Проектом предусматривается установка  местных самопишущих при-

боров учета снижения давления газа. Приборы учета установлены на входе и выходе из ГРУ.

               На ГРУ установлены:

- термометр технический  ртутный У-2-1-260-104;

- термометр манометрический самопишущий ТГС-712М;

- манометр показывающий  МПУ-4;

- манометр самопишущийМТС-712М1;

- дифманометр самопишущий ДСС-712М1.

Для учета газа предусматривается  установка счетчика газа СПГ-761.

К счетчику подключаются следующие приборы:

- диафрагма камерная ;

- три измерительных преобразователя разности давления

  «Сапфир-22М-ДД»;

                            - преобразователь измерительный давления «Сапфир-22М-ДН»;

- термометр сопротивления  ТСП-100;

- блок питания 22 бп-36.
