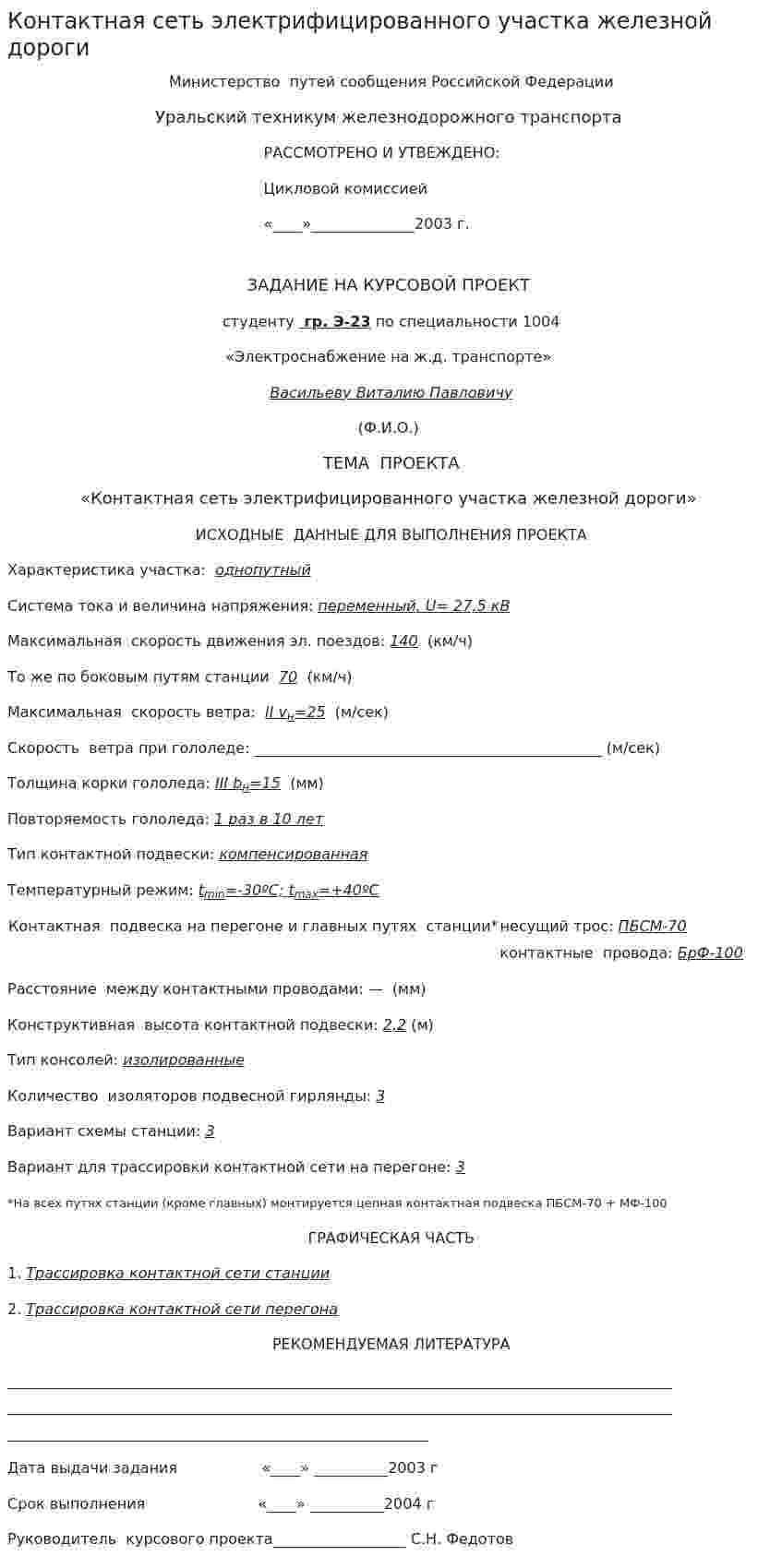

Контактная сеть электрифицированного участка железной дороги

Министерство  путей сообщения Российской Федерации

Уральский техникум железнодорожного транспорта

                                              РАССМОТРЕНО И УТВЕЖДЕНО:

                                              Цикловой комиссией

                                              «____»______________2003 г.


ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ

студенту  гр. Э-23 по специальности 1004

«Электроснабжение на ж.д. транспорте»

Васильеву Виталию Павловичу

(Ф.И.О.)

ТЕМА  ПРОЕКТА

«Контактная сеть электрифицированного участка железной дороги»

ИСХОДНЫЕ  ДАННЫЕ ДЛЯ ВЫПОЛНЕНИЯ ПРОЕКТА

Характеристика участка:  однопутный

Система тока и величина напряжения: переменный, U= 27,5 кВ

Максимальная  скорость движения эл. поездов: 140  (км/ч)

То же по боковым путям станции  70  (км/ч)

Максимальная  скорость ветра:  II v_н=25  (м/сек)

Скорость  ветра при гололеде: _______________________________________________ (м/сек)

Толщина корки гололеда: III b_н=15  (мм)

Повторяемость гололеда: 1 раз в 10 лет

Тип контактной подвески: компенсированная

Температурный режим: t_min=-30ºC; t_max=+40ºC

Расстояние  между контактными проводами: —  (мм)

Конструктивная  высота контактной подвески: 2,2 (м)

Тип консолей: изолированные

Количество  изоляторов подвесной гирлянды: 3

Вариант схемы станции: 3

Вариант для трассировки контактной сети на перегоне: 3

*На всех путях станции (кроме главных) монтируется цепная контактная подвеска ПБСМ-70 + МФ-100

ГРАФИЧЕСКАЯ ЧАСТЬ

1. Трассировка контактной сети станции

2. Трассировка контактной сети перегона

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Дата выдачи задания                  «____» __________2003 г

Срок выполнения                        «____» __________2004 г

Руководитель  курсового проекта__________________ С.Н. Федотов
