301. В трёх вершинах квадрата со стороной а перпендикулярно его плоскости расположены длинные прямые проводники, по которым текут токи I1, I2, I3 одного направления, I2 = 20 А, I1 = I3 (см. рис. 5.6). При этом индукция магнитного поля в точке А, совпадающей с четвертой вершиной квадрата, В = 11,310-5 Тл. (Решение → 16047)

Заказ №39111

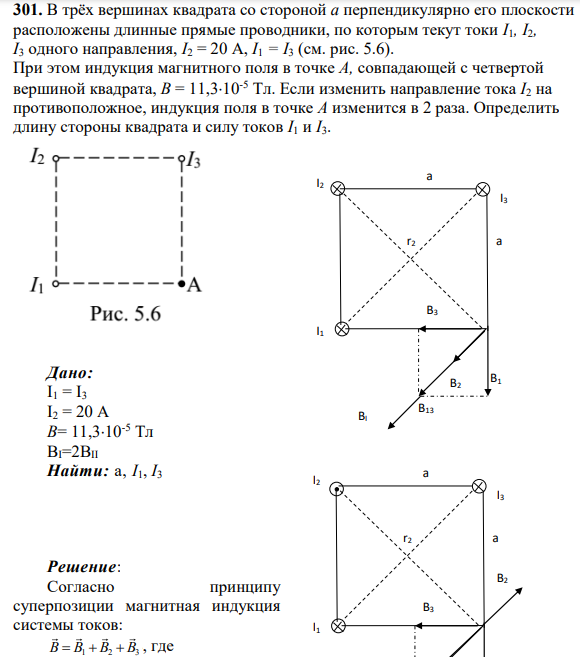

301. В трёх вершинах квадрата со стороной а перпендикулярно его плоскости расположены длинные прямые проводники, по которым текут токи I1, I2, I3 одного направления, I2 = 20 А, I1 = I3 (см. рис. 5.6). При этом индукция магнитного поля в точке А, совпадающей с четвертой вершиной квадрата, В = 11,310-5 Тл. Если изменить направление тока I2 на противоположное, индукция поля в точке А изменится в 2 раза. Определить длину стороны квадрата и силу токов I1 и I3. Дано: I1 = I3 I2 = 20 А В= 11,310-5 Тл ВI=2ВII Найти: а, I1, I3

Решение:

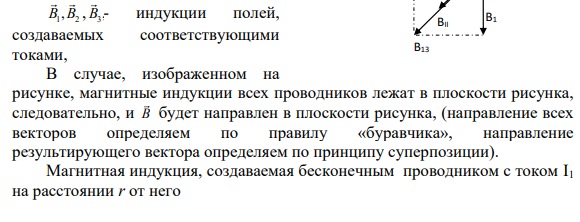

Согласно принципу суперпозиции магнитная индукция системы токов: В В В В В     1 2 3 4 , где 1 2 В В, , 3 4 В В,- индукции полей, создаваемых соответствующими токами, В случае, изображенном на рисунке, магнитные индукции всех проводников лежат в плоскости рисунка, следовательно, и B будет направлен в плоскости рисунка, (направление всех векторов определяем по правилу «буравчика», направление результирующего вектора определяем по принципу суперпозиции). Магнитная индукция, создаваемая бесконечным проводником с током I1 на расстоянии r от него
