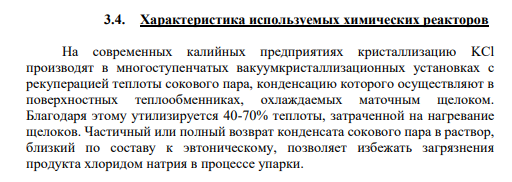

3.4. Характеристика используемых химических реакторов

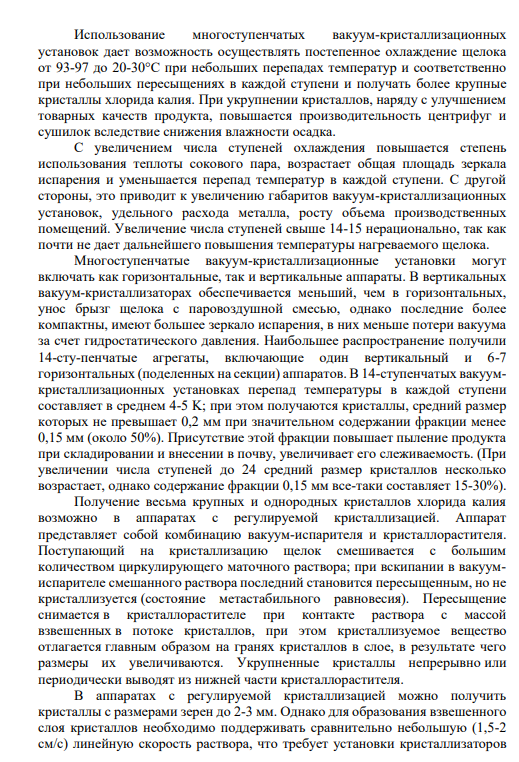

На современных калийных предприятиях кристаллизацию KСl производят в многоступенчатых вакуумкристаллизационных установках с рекуперацией теплоты сокового пара, конденсацию которого осуществляют в поверхностных теплообменниках, охлаждаемых маточным щелоком. Благодаря этому утилизируется 40-70% теплоты, затраченной на нагревание щелоков. Частичный или полный возврат конденсата сокового пара в раствор, близкий по составу к эвтоническому, позволяет избежать загрязнения продукта хлоридом натрия в процессе упарки. Использование многоступенчатых вакуум-кристаллизационных установок дает возможность осуществлять постепенное охлаждение щелока от 93-97 до 20-30°С при небольших перепадах температур и соответственно при небольших пересыщениях в каждой ступени и получать более крупные кристаллы хлорида калия. При укрупнении кристаллов, наряду с улучшением товарных качеств продукта, повышается производительность центрифуг и сушилок вследствие снижения влажности осадка. С увеличением числа ступеней охлаждения повышается степень использования теплоты сокового пара, возрастает общая площадь зеркала испарения и уменьшается перепад температур в каждой ступени. С другой стороны, это приводит к увеличению габаритов вакуум-кристаллизационных установок, удельного расхода металла, росту объема производственных помещений. Увеличение числа ступеней свыше 14-15 нерационально, так как почти не дает дальнейшего повышения температуры нагреваемого щелока. Многоступенчатые вакуум-кристаллизационные установки могут включать как горизонтальные, так и вертикальные аппараты. В вертикальных вакуум-кристаллизаторах обеспечивается меньший, чем в горизонтальных, унос брызг щелока с паровоздушной смесью, однако последние более компактны, имеют большее зеркало испарения, в них меньше потери вакуума за счет гидростатического давления. Наибольшее распространение получили 14-сту-пенчатые агрегаты, включающие один вертикальный и 6-7 горизонтальных (поделенных на секции) аппаратов. В 14-ступенчатых вакуумкристаллизационных установках перепад температуры в каждой ступени составляет в среднем 4-5 K; при этом получаются кристаллы, средний размер которых не превышает 0,2 мм при значительном содержании фракции менее 0,15 мм (около 50%). Присутствие этой фракции повышает пыление продукта при складировании и внесении в почву, увеличивает его слеживаемость. (При увеличении числа ступеней до 24 средний размер кристаллов несколько возрастает, однако содержание фракции 0,15 мм все-таки составляет 15-30%). Получение весьма крупных и однородных кристаллов хлорида калия возможно в аппаратах с регулируемой кристаллизацией. Аппарат представляет собой комбинацию вакуум-испарителя и кристаллорастителя. Поступающий на кристаллизацию щелок смешивается с большим количеством циркулирующего маточного раствора; при вскипании в вакуумиспарителе смешанного раствора последний становится пересыщенным, но не кристаллизуется (состояние метастабильного равновесия). Пересыщение снимается в кристаллорастителе при контакте раствора с массой взвешенных в потоке кристаллов, при этом кристаллизуемое вещество отлагается главным образом на гранях кристаллов в слое, в результате чего размеры их увеличиваются. Укрупненные кристаллы непрерывно или периодически выводят из нижней части кристаллорастителя. В аппаратах с регулируемой кристаллизацией можно получить кристаллы с размерами зерен до 2-3 мм. Однако для образования взвешенного слоя кристаллов необходимо поддерживать сравнительно небольшую (1,5-2 см/с) линейную скорость раствора, что требует установки кристаллизаторов
