65M8/h7. Посадка в системе вала, так как основное отклонение вала - h 1. Отклонения отверстия 65M8 определяем по ГОСТ 25347-89 ES = +5 мкм, нижнее отклонение EI = -41мкм. (Решение → 25)

Заказ №39301

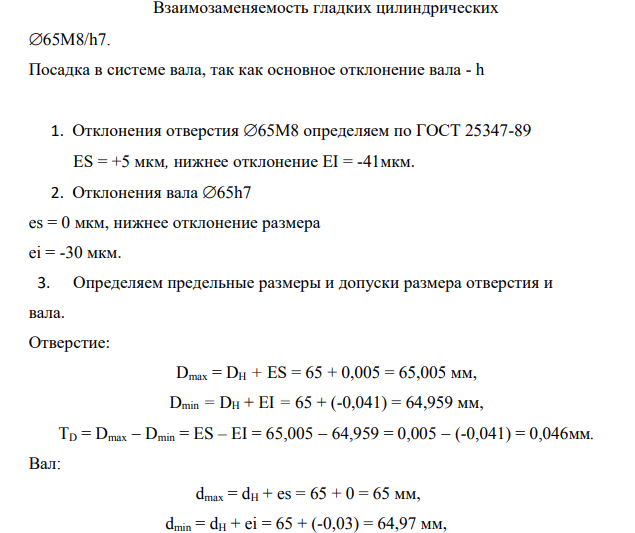

Взаимозаменяемость гладких цилиндрических 65M8/h7. Посадка в системе вала, так как основное отклонение вала - h

1. Отклонения отверстия 65M8 определяем по ГОСТ 25347-89 ES = +5 мкм, нижнее отклонение EI = -41мкм. 2. Отклонения вала 65h7 es = 0 мкм, нижнее отклонение размера ei = -30 мкм. 3. Определяем предельные размеры и допуски размера отверстия и вала. Отверстие: Dmax = DH + ES = 65 + 0,005 = 65,005 мм, Dmin = DH + EI = 65 + (-0,041) = 64,959 мм, TD = Dmax  Dmin = ES – EI = 65,005  64,959 = 0,005  (-0,041) = 0,046мм. Вал: dmax = dH + es = 65 + 0 = 65 мм, dmin = dH + ei = 65 + (-0,03) = 64,97 мм, Td = dmax  dmin = es – ei = 65 – 64,97 = 0  (-0,03) = 0,03 мм. Наибольшие и наименьшие табличные зазоры: Smax = Dmax  dmin = 65,005  64,97 = 0,035 мм, Smin = 64,959 – 65 =  0,041 мм. Знак минус указывает, что это натяг, Smin = Nmax = 0,041 мм; Nmax = 0,041 мм. Допуск посадки
