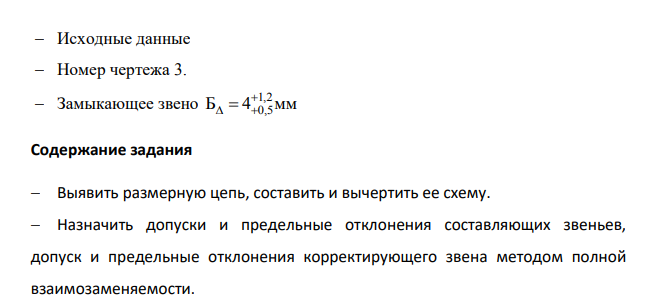

Содержание задания Выявить размерную цепь, составить и вычертить ее схему. Назначить допуски и предельные отклонения составляющих звеньев, допуск и предельные отклонения корректирующего звена методом полной взаимозаменяемости. (Решение → 18)
Заказ №39301
Содержание задания Выявить размерную цепь, составить и вычертить ее схему. Назначить допуски и предельные отклонения составляющих звеньев, допуск и предельные отклонения корректирующего звена методом полной взаимозаменяемости.

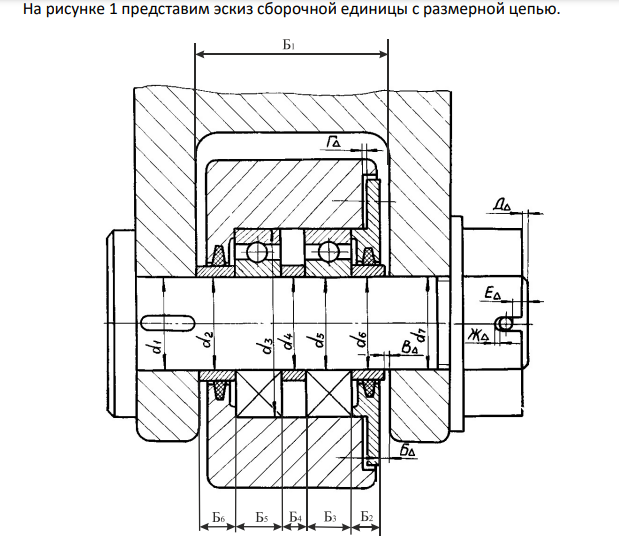

На рисунке 1 представим эскиз сборочной единицы с размерной цепью. Рисунок 1 – Эскиз сборочной единицы с размерной цепью Строим схему размерной цепи (рисунок 2). 220 Рисунок 2 – Размерная цепь Здесь Б ,Б ,Б ,Б ,Б 2 3 4 5 6 уменьшающие звенья размерной цепи, Б1 увеличивающее. Таблица 1 – Результаты расчета размерной цепи методом полной взаимозаменяемости Номинальный размер, мм Звенья размер -ной цепи Характеристика звена Единица допуска, i, мкм Квалитет, IТq Допуск размера , мм Поле допуска Предельные отклонения, мкм верхнее нижнее 4 Б Исходн. - - 0,7 +1,2 +0,5 60 Б1 Опред 1,86 11 0,19 Н11 +0,19 0 9 Б2 Опред 0,9 11 0,09 h11 0 -0,09 14 Б3 Изв. 1,08 - 0,1 - 0 -0,1 8 Б4 Опред 0,9 кор 0,11 -0,5 -0,61 14 Б5 Изв. 1,08 - 0,1 - 0 -0,1 11 Б6 Опред. 1,08 11 0,11 h11 0 -0,11
