Установление контролируемых параметров цилиндрических зубчатых передач Для заданной цилиндрической некоррегированной зубчатой передачи с углом зацепления α= 20º и  = 0 установить контролируемые параметры. (Решение → 23)

Заказ №39301

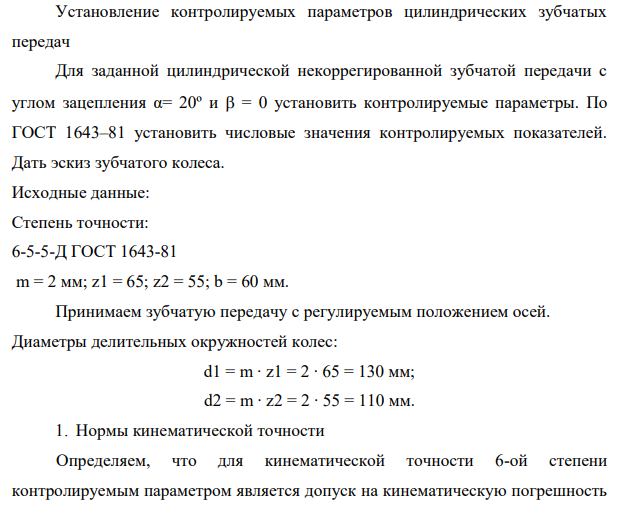

Установление контролируемых параметров цилиндрических зубчатых передач Для заданной цилиндрической некоррегированной зубчатой передачи с углом зацепления α= 20º и  = 0 установить контролируемые параметры. По ГОСТ 1643–81 установить числовые значения контролируемых показателей. Дать эскиз зубчатого колеса. Исходные данные: Степень точности: 6-5-5-Д ГОСТ 1643-81 m = 2 мм; z1 = 65; z2 = 55; b = 60 мм.

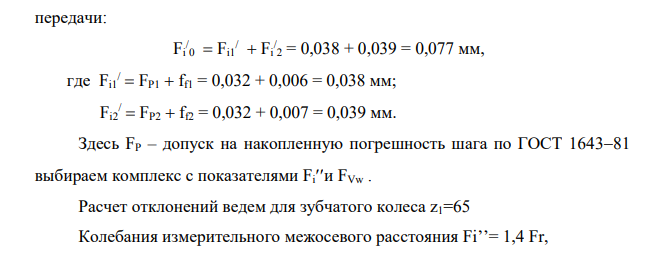

Принимаем зубчатую передачу с регулируемым положением осей. Диаметры делительных окружностей колес: d1 = m ∙ z1 = 2 ∙ 65 = 130 мм; d2 = m ∙ z2 = 2 ∙ 55 = 110 мм. 1. Нормы кинематической точности Определяем, что для кинематической точности 6-ой степени контролируемым параметром является допуск на кинематическую погрешность передачи: Fi / 0  Fi1 /  Fi / 2 = 0,038 + 0,039 = 0,077 мм, где Fi1 /  FP1  ff1 = 0,032 + 0,006 = 0,038 мм; Fi2 /  FP2  ff2 = 0,032 + 0,007 = 0,039 мм. Здесь FP – допуск на накопленную погрешность шага по ГОСТ 164381 выбираем комплекс с показателями Fiи FVw . Расчет отклонений ведем для зубчатого колеса z1=65 Колебания измерительного межосевого расстояния Fi’’= 1,4 Fr, где Fr – допуск на радиальное биение зубчатого венца, согласно ГОСТ 1643-81 составляет 36мкм. Тогда Fi'' = 1,4 х 36 = 50,4 мкм. FVw – допуск на колебание длины общей нормали выбираем по ГОСТ 1643-81, FVw = 28мкм. 2. Нормы плавности работы
