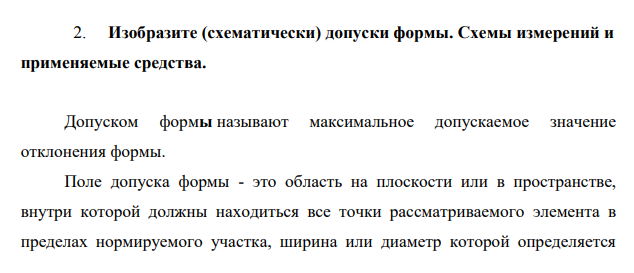

Изобразите (схематически) допуски формы. Схемы измерений и применяемые средства

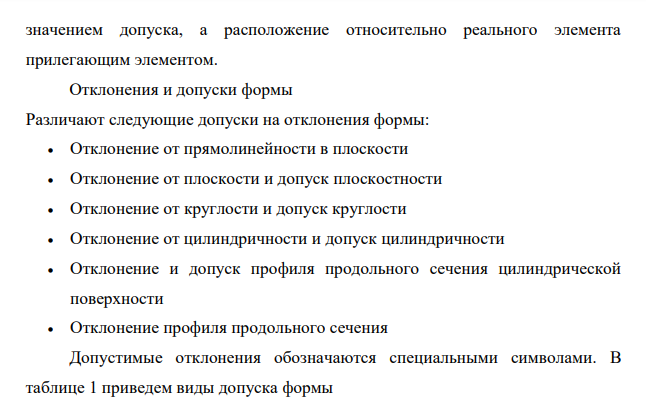

Допуском формы называют максимальное допускаемое значение отклонения формы. Поле допуска формы - это область на плоскости или в пространстве, внутри которой должны находиться все точки рассматриваемого элемента в пределах нормируемого участка, ширина или диаметр которой определяется 214 значением допуска, а расположение относительно реального элемента прилегающим элементом. Отклонения и допуски формы Различают следующие допуски на отклонения формы:  Отклонение от прямолинейности в плоскости  Отклонение от плоскости и допуск плоскостности  Отклонение от круглости и допуск круглости  Отклонение от цилиндричности и допуск цилиндричности  Отклонение и допуск профиля продольного сечения цилиндрической поверхности  Отклонение профиля продольного сечения Допустимые отклонения обозначаются специальными символами. В таблице 1 приведем виды допуска формы Таблица 1 - Виды допуска формы Допуск прямолинейности Допуск плоскостности Допуск круглости Допуск цилиндричности Допуск профиля продольного сечения СХЕМЫ ИЗМЕРЕНИЙ ОТКЛОНЕНИЙ ФОРМЫ
