Для изготовления деталей самолета выбран сплав Д16. Расшифруйте состав, опишите способ упрочнения сплава и объясните природу упрочнения. Укажите характеристики механических свойств сплава. (Решение → 15)

Заказ №39301

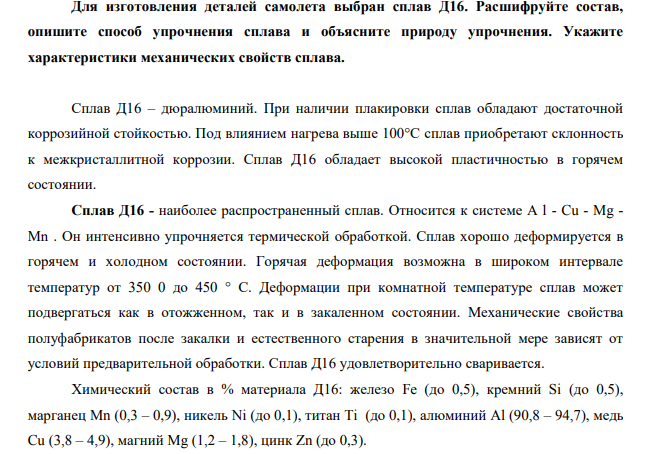

Для изготовления деталей самолета выбран сплав Д16. Расшифруйте состав, опишите способ упрочнения сплава и объясните природу упрочнения. Укажите характеристики механических свойств сплава.

Сплав Д16 – дюралюминий. При наличии плакировки сплав обладают достаточной коррозийной стойкостью. Под влиянием нагрева выше 100°С сплав приобретают склонность к межкристаллитной коррозии. Сплав Д16 обладает высокой пластичностью в горячем состоянии. Сплав Д16 - наиболее распространенный сплав. Относится к системе А l - Cu - Mg - Mn . Он интенсивно упрочняется термической обработкой. Сплав хорошо деформируется в горячем и холодном состоянии. Горячая деформация возможна в широком интервале температур от 350 0 до 450 ° C. Деформации при комнатной температуре сплав может подвергаться как в отожженном, так и в закаленном состоянии. Механические свойства полуфабрикатов после закалки и естественного старения в значительной мере зависят от условий предварительной обработки. Сплав Д16 удовлетворительно сваривается. Химический состав в % материала Д16: железо Fe (до 0,5), кремний Si (до 0,5), марганец Mn (0,3 – 0,9), никель Ni (до 0,1), титан Ti (до 0,1), алюминий Al (90,8 – 94,7), медь Cu (3,8 – 4,9), магний Mg (1,2 – 1,8), цинк Zn (до 0,3).
