Для заданного соединения: - определить предельные отклонения размеров отверстия и вала; - изобразить графически поля допусков отверстия и вала; - определить вид посадки. Соединение втулка – корпус 120 Н8/k7 (Решение → 10)

Заказ №39301

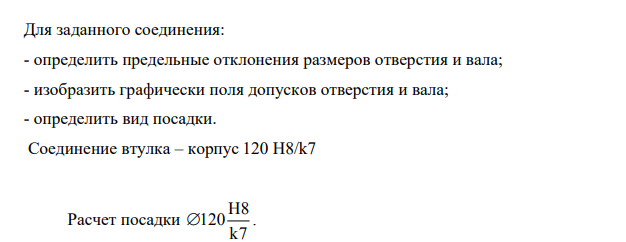

Для заданного соединения: - определить предельные отклонения размеров отверстия и вала; - изобразить графически поля допусков отверстия и вала; - определить вид посадки. Соединение втулка – корпус 120 Н8/k7 Расчет посадки H8 120 k7  .

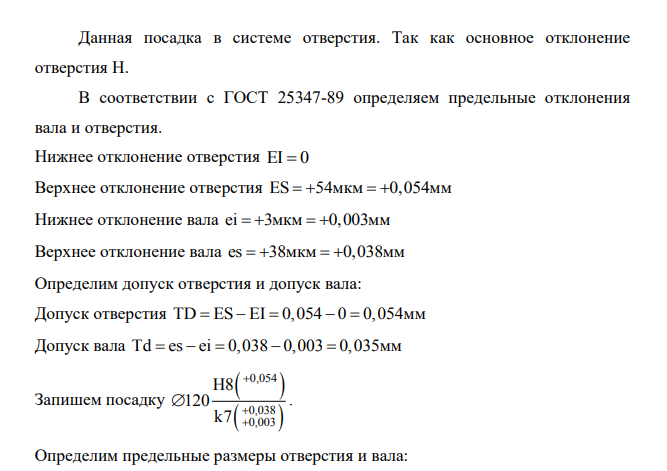

Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0  Верхнее отклонение отверстия ES 54     мкм 0,054мм Нижнее отклонение вала ei 3     мкм 0,003мм Верхнее отклонение вала es 38     мкм 0,038мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,054 0 0,054      мм Допуск вала Td es ei 0,038 0,003 0,035      мм Запишем посадку     0,054 0,038 0,003 H8 120 k7     . Определим предельные размеры отверстия и вала: D D ES 120 0,054 120,054 max      мм . D D EI 120 0 120 min      мм. max d d es 120 0,038 120,038      мм. min d d ei 120 0,003 120,003      мм.
