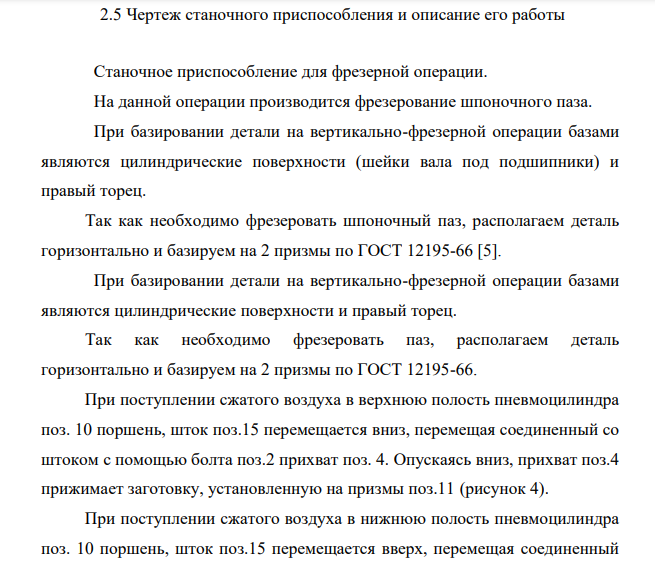

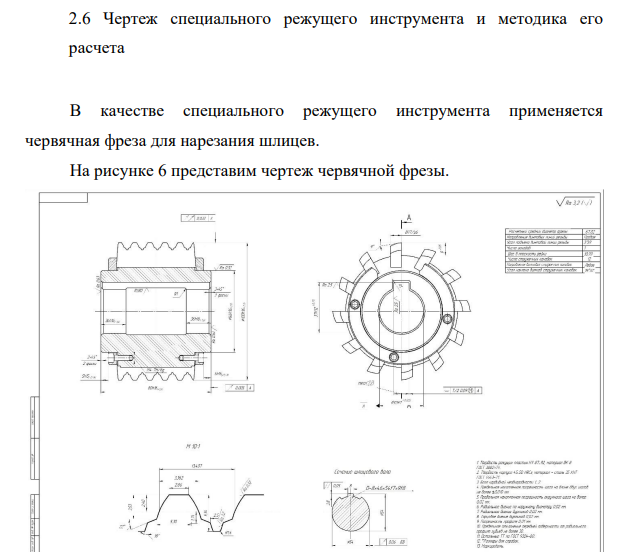

Чертеж станочного приспособления и описание его работы

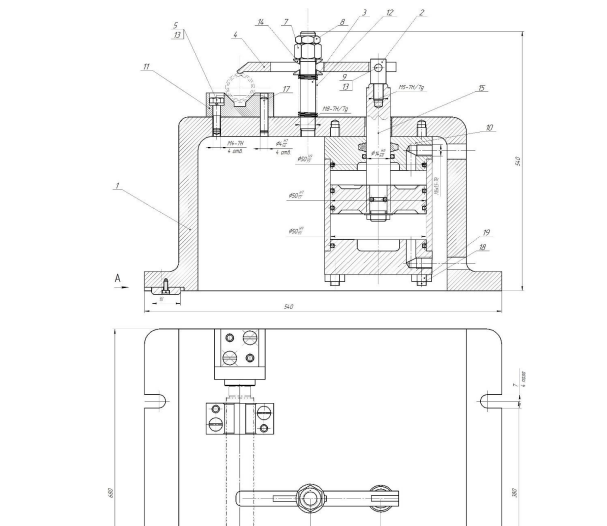

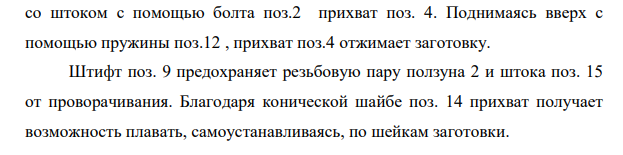

Станочное приспособление для фрезерной операции. На данной операции производится фрезерование шпоночного паза. При базировании детали на вертикально-фрезерной операции базами являются цилиндрические поверхности (шейки вала под подшипники) и правый торец. Так как необходимо фрезеровать шпоночный паз, располагаем деталь горизонтально и базируем на 2 призмы по ГОСТ 12195-66 [5]. При базировании детали на вертикально-фрезерной операции базами являются цилиндрические поверхности и правый торец. Так как необходимо фрезеровать паз, располагаем деталь горизонтально и базируем на 2 призмы по ГОСТ 12195-66. При поступлении сжатого воздуха в верхнюю полость пневмоцилиндра поз. 10 поршень, шток поз.15 перемещается вниз, перемещая соединенный со штоком с помощью болта поз.2 прихват поз. 4. Опускаясь вниз, прихват поз.4 прижимает заготовку, установленную на призмы поз.11 (рисунок 4). При поступлении сжатого воздуха в нижнюю полость пневмоцилиндра поз. 10 поршень, шток поз.15 перемещается вверх, перемещая соединенный со штоком с помощью болта поз.2 прихват поз. 4. Поднимаясь вверх с помощью пружины поз.12 , прихват поз.4 отжимает заготовку. Штифт поз. 9 предохраняет резьбовую пару ползуна 2 и штока поз. 15 от проворачивания. Благодаря конической шайбе поз. 14 прихват получает возможность плавать, самоустанавливаясь, по шейкам заготовки. 573 573 Рисунок 4-Приспособление фрезерное 574 574 2.6 Чертеж специального режущего инструмента и методика его расчета В качестве специального режущего инструмента применяется червячная фреза для нарезания шлицев. На рисунке 6 представим чертеж червячной фрезы. Рисунок 6 – Фреза червячная для нарезания шлицев Методика расчета червячной шлицевой фрезы Определим величину расчетного наружного диаметра: D D – 2C
