На токарно-винторезном станке 16К20 обтачивают заготовку диаметром D до диаметра d. Инструмент – токарный резец, оснащенный пластинкой из твердого сплава с главным углом в плане φ, передним углом γ, углом наклона главной режущей кромки λ. (Решение → 1242)

Заказ №39301

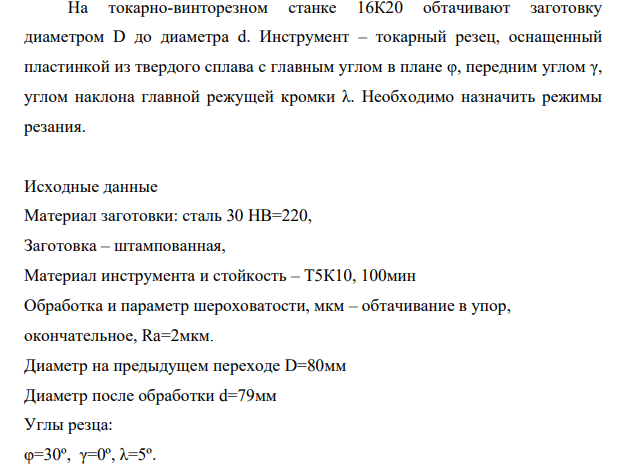

На токарно-винторезном станке 16К20 обтачивают заготовку диаметром D до диаметра d. Инструмент – токарный резец, оснащенный пластинкой из твердого сплава с главным углом в плане φ, передним углом γ, углом наклона главной режущей кромки λ. Необходимо назначить режимы резания. Исходные данные Материал заготовки: сталь 30 НВ=220, Заготовка – штампованная, Материал инструмента и стойкость – Т5К10, 100мин Обработка и параметр шероховатости, мкм – обтачивание в упор, окончательное, Ra=2мкм. Диаметр на предыдущем переходе D=80мм Диаметр после обработки d=79мм Углы резца: φ=30º, γ=0º, λ=5º.

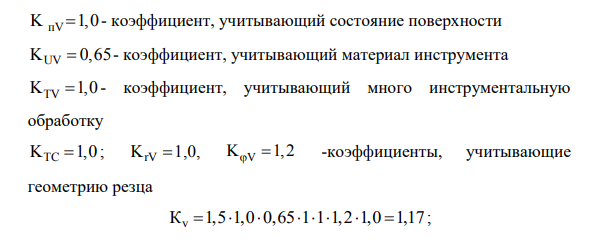

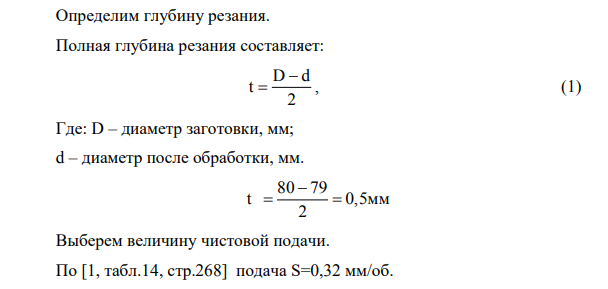

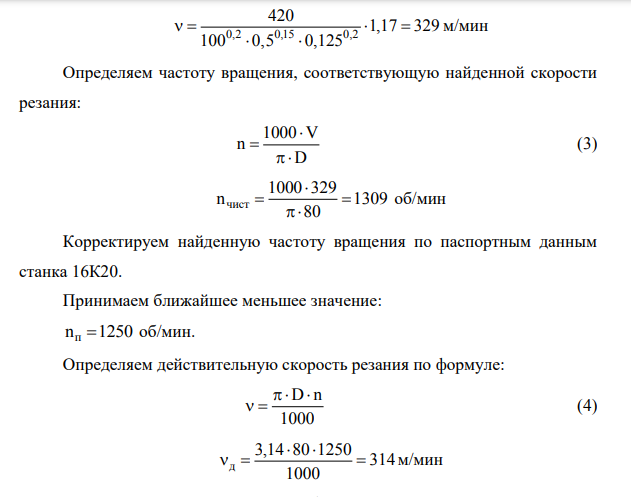

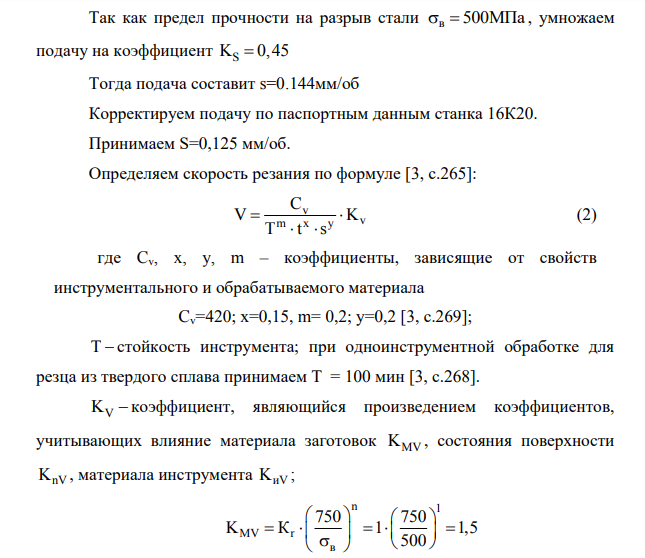

Определим глубину резания. Полная глубина резания составляет: D d t 2   , (1) Где: D – диаметр заготовки, мм; d – диаметр после обработки, мм. 80 79 t 0,5мм 2    Выберем величину чистовой подачи. По [1, табл.14, стр.268] подача S=0,32 мм/об. 541 541 Так как предел прочности на разрыв стали в   500МПа , умножаем подачу на коэффициент K 0,45 S  Тогда подача составит s=0.144мм/об Корректируем подачу по паспортным данным станка 16К20. Принимаем S=0,125 мм/об. Определяем скорость резания по формуле [3, с.265]: v m x y v C V K T t s     (2) где Cv, x, y, m – коэффициенты, зависящие от свойств инструментального и обрабатываемого материала Cv=420; х=0,15, m= 0,2; у=0,2 [3, с.269]; Т  стойкость инструмента; при одноинструментной обработке для резца из твердого сплава принимаем Т = 100 мин [3, с.268]. KV  коэффициент, являющийся произведением коэффициентов, учитывающих влияние материала заготовок KMV , состояния поверхности KnV , материала инструмента KиV ; n 1 MV r в 750 750 K К 1 1,5 500                   K 1,0 пV  - коэффициент, учитывающий состояние поверхности K 0,65 UV  - коэффициент, учитывающий материал инструмента K 1,0 TV  - коэффициент, учитывающий много инструментальную обработку K 1,0 TC  ; KrV  1,0, K 1,2 V  -коэффициенты, учитывающие геометрию резца К 1,5 1,0 0,65 1 1 1,2 1,0 1,17 v         ;
