Способы волочения труб. Отличительные особенности труб, полученных прокаткой и волочением.

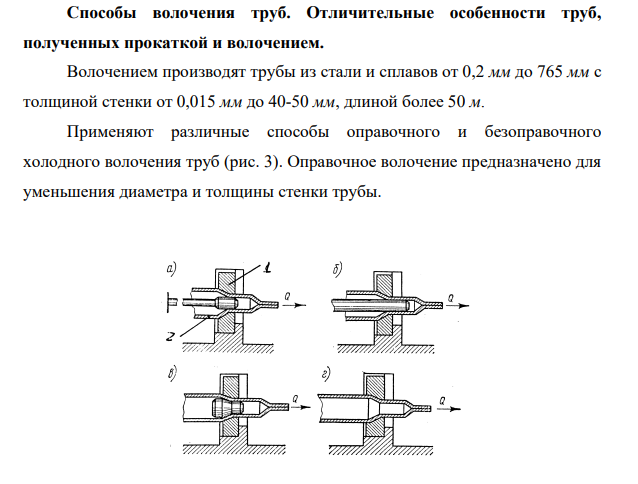

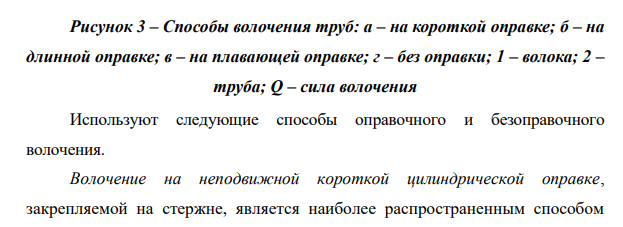

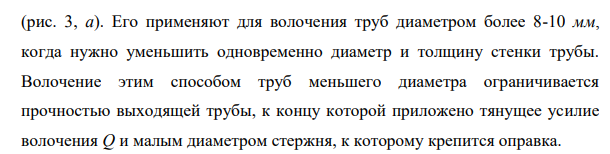

Волочением производят трубы из стали и сплавов от 0,2 мм до 765 мм с толщиной стенки от 0,015 мм до 40-50 мм, длиной более 50 м. Применяют различные способы оправочного и безоправочного холодного волочения труб (рис. 3). Оправочное волочение предназначено для уменьшения диаметра и толщины стенки трубы. Рисунок 3 – Способы волочения труб: а – на короткой оправке; б – на длинной оправке; в – на плавающей оправке; г – без оправки; 1 – волока; 2 – труба; Q – сила волочения Используют следующие способы оправочного и безоправочного волочения. Волочение на неподвижной короткой цилиндрической оправке, закрепляемой на стержне, является наиболее распространенным способом 499 499 (рис. 3, а). Его применяют для волочения труб диаметром более 8-10 мм, когда нужно уменьшить одновременно диаметр и толщину стенки трубы. Волочение этим способом труб меньшего диаметра ограничивается прочностью выходящей трубы, к концу которой приложено тянущее усилие волочения Q и малым диаметром стержня, к которому крепится оправка
