Опишите устройство калибра для проверки валов. Подберите калибр для проверки размера вала Ø100 g8. Выполнить графическое изображение полей допусков калибра. (Решение → 1255)
Заказ №39301

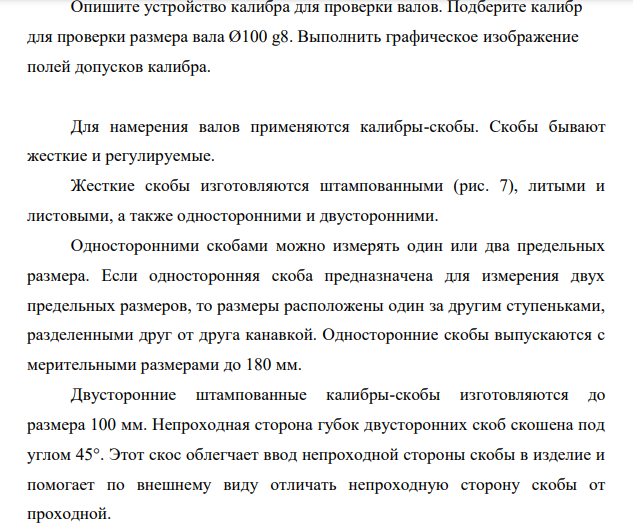

Опишите устройство калибра для проверки валов. Подберите калибр для проверки размера вала Ø100 g8. Выполнить графическое изображение полей допусков калибра.
Для намерения валов применяются калибры-скобы. Скобы бывают жесткие и регулируемые. Жесткие скобы изготовляются штампованными (рис. 7), литыми и листовыми, а также односторонними и двусторонними. Односторонними скобами можно измерять один или два предельных размера. Если односторонняя скоба предназначена для измерения двух предельных размеров, то размеры расположены один за другим ступеньками, разделенными друг от друга канавкой. Односторонние скобы выпускаются с мерительными размерами до 180 мм. Двусторонние штампованные калибры-скобы изготовляются до размера 100 мм. Непроходная сторона губок двусторонних скоб скошена под углом 45°. Этот скос облегчает ввод непроходной стороны скобы в изделие и помогает по внешнему виду отличать непроходную сторону скобы от проходной. Литые жесткие скобы по внешнему виду похожи на штампованные. Они изготовляются из ковкого чугуна и имеют стальные вставные губки, укрепляемые винтами. Листовые жесткие калибры-скобы бывают двусторонними и односторонними. Они изготовляются из листовой стали толщиной от 4 до 10 мм и могут быть изготовлены в любой лекальной мастерской. Различные типы листовых калибров-скоб приведены на фиг. 79. Изображенные (на фиг. 79, г и д скобы применяются для измерения 466 466 линейных размеров (длин). Недостатки листовых скоб состоят ‘в том, что они не имеют достаточной жесткости при измерениях. Рисунок – 7 Листовые калибры-скобы: а — двусторонний калибр-скоба; б — прямоугольная односторонняя скоба; в — круглая одностооомняя скоба; г — листовая скоба для длин; д — трубчатая скоба для длин
