Для каждой из трех заданных посадок показать: обозначение на чертеже посадки, допуска отверстия и вала комбинированным способом, схему расположения полей допусков отверстия и вала. (Решение → 1260)

Заказ №39301

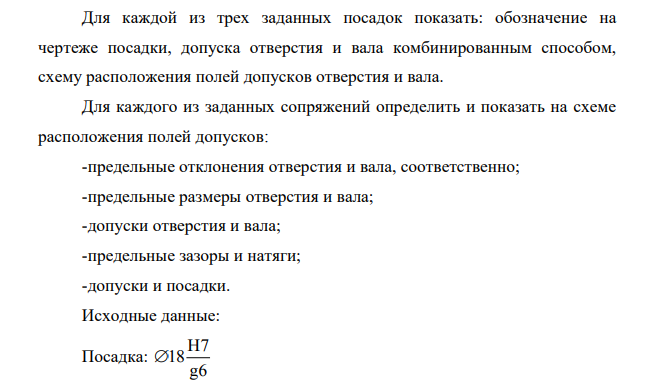

Для каждой из трех заданных посадок показать: обозначение на чертеже посадки, допуска отверстия и вала комбинированным способом, схему расположения полей допусков отверстия и вала. Для каждого из заданных сопряжений определить и показать на схеме расположения полей допусков: -предельные отклонения отверстия и вала, соответственно; -предельные размеры отверстия и вала; -допуски отверстия и вала; -предельные зазоры и натяги; -допуски и посадки. Исходные данные: Посадка: Н7 18 g6

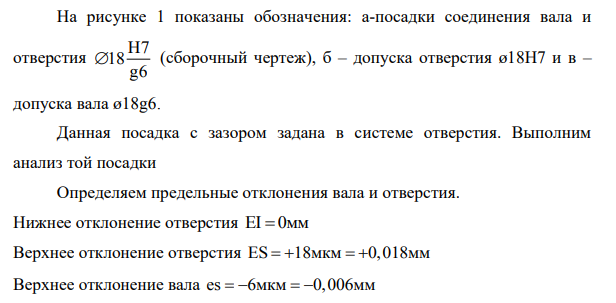

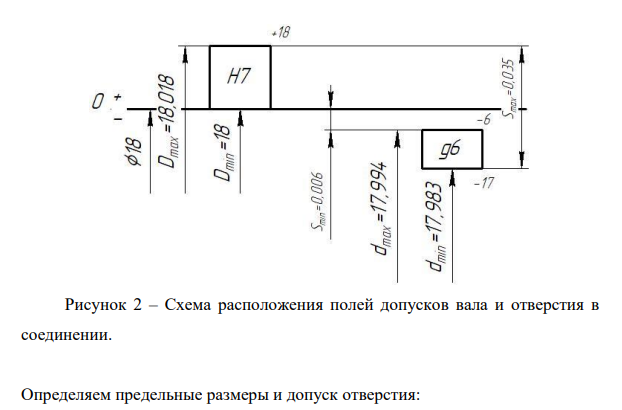

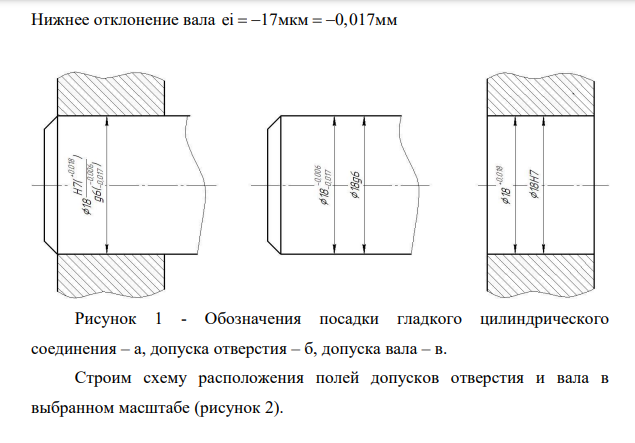

На рисунке 1 показаны обозначения: а-посадки соединения вала и отверстия Н7 18 g6  (сборочный чертеж), б – допуска отверстия ø18Н7 и в – допуска вала ø18g6. Данная посадка с зазором задана в системе отверстия. Выполним анализ той посадки Определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0  мм Верхнее отклонение отверстия ES 18     мкм 0,018мм Верхнее отклонение вала es 6     мкм 0,006мм 435 435 Нижнее отклонение вала ei 17     мкм 0,017мм Рисунок 1 - Обозначения посадки гладкого цилиндрического соединения – а, допуска отверстия – б, допуска вала – в. Строим схему расположения полей допусков отверстия и вала в выбранном масштабе (рисунок 2). Рисунок 2 – Схема расположения полей допусков вала и отверстия в соединении. Определяем предельные размеры и допуск отверстия:
