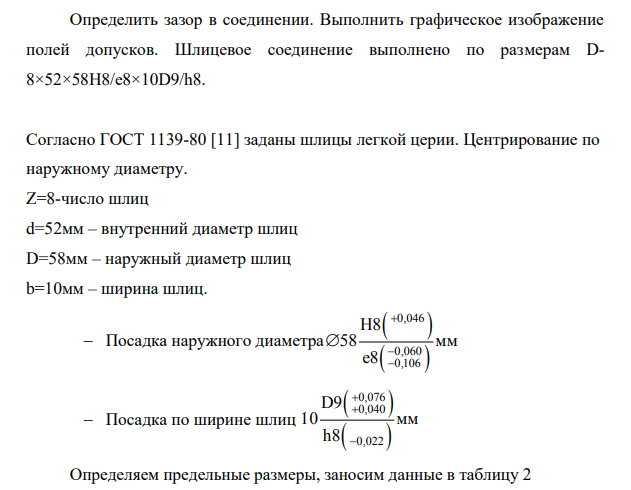

Определить зазор в соединении. Выполнить графическое изображение полей допусков. Шлицевое соединение выполнено по размерам D8×52×58H8/e8×10D9/h8.

Согласно ГОСТ 1139-80 [11] заданы шлицы легкой церии. Центрирование по наружному диаметру. Z=8-число шлиц d=52мм – внутренний диаметр шлиц D=58мм – наружный диаметр шлиц b=10мм – ширина шлиц.  Посадка наружного диаметра     0,046 0,060 0,106 H8 58 мм e8      Посадка по ширине шлиц     0,076 0,040 0,022 D9 10 мм h8    Определяем предельные размеры, заносим данные в таблицу 2 Таблица 2 – Размерные характеристики деталей шлицевого соединения Наименование размера Номинальный размер, мм Поле допуск а Допуск размера Т, мм Предельные отклонения, мм Предельные размеры, мм верхнее ES (es) нижнее EI (ei) max min 1.центрирующие элементы: Наружный диаметр отверстия Наружный диаметр вала Ширина впадин 58 58 10 H8 e8 D9 0,046 0,046 0,036 +0,046 -0,060 +0,076 0 -0,106 +0,040 58,046 57,94 10,076 58 57,894 10,040
