Вычертить соединение вал-втулка с размерами Ø60Н8/h8 в масштабе: - проставить значение номинальных размеров и обозначение посадки (Решение → 1252)
Заказ №39301
Вычертить соединение вал-втулка с размерами Ø60Н8/h8 в масштабе: - проставить значение номинальных размеров и обозначение посадки - определить предельные размеры и допуски для отверстия и вала - построить схему расположения полей допусков. Определить зазоры или натяги Исходные данные Посадка - Ø 60 H8/h8.

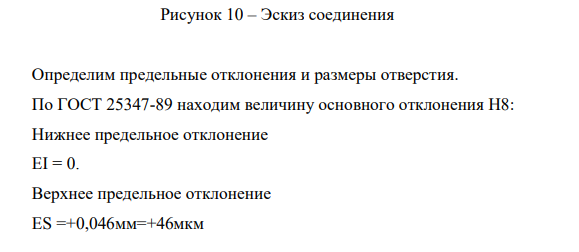

Данная посадка комбинированная по системе, так как отверстие и вал имеют основные отклонения Н/h соответственно. На рисунке 10 представим эскиз соединения и детали соединения. Рисунок 10 – Эскиз соединения Определим предельные отклонения и размеры отверстия. По ГОСТ 25347-89 находим величину основного отклонения Н8: Нижнее предельное отклонение EI = 0. Верхнее предельное отклонение ES =+0,046мм=+46мкм
