Выполнить расчет и выбор посадок для подшипника качения. Построить схемы расположения полей допусков сопрягаемых деталей. Выполнить эскизы сопряжения в сборе и подетально с указанием отклонений и шероховатости обрабатываемых поверхностей, сопряженных с подшипником деталей. (Решение → 1251)
Заказ №39301

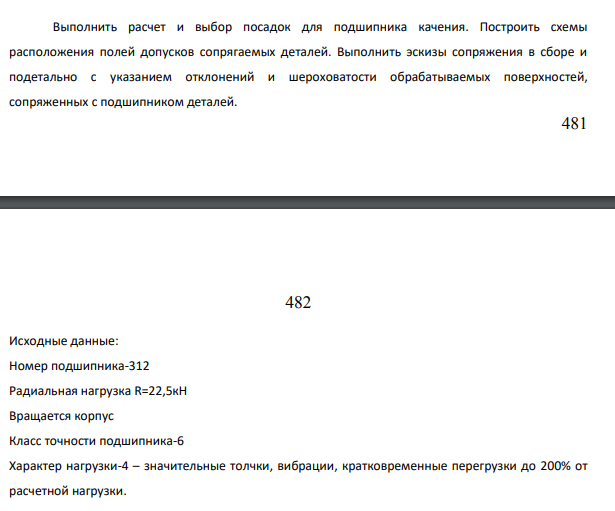

Выполнить расчет и выбор посадок для подшипника качения. Построить схемы расположения полей допусков сопрягаемых деталей. Выполнить эскизы сопряжения в сборе и подетально с указанием отклонений и шероховатости обрабатываемых поверхностей, сопряженных с подшипником деталей. Исходные данные: Номер подшипника-312 Радиальная нагрузка R=22,5кН Вращается корпус Класс точности подшипника-6 Характер нагрузки-4 – значительные толчки, вибрации, кратковременные перегрузки до 200% от расчетной нагрузки.

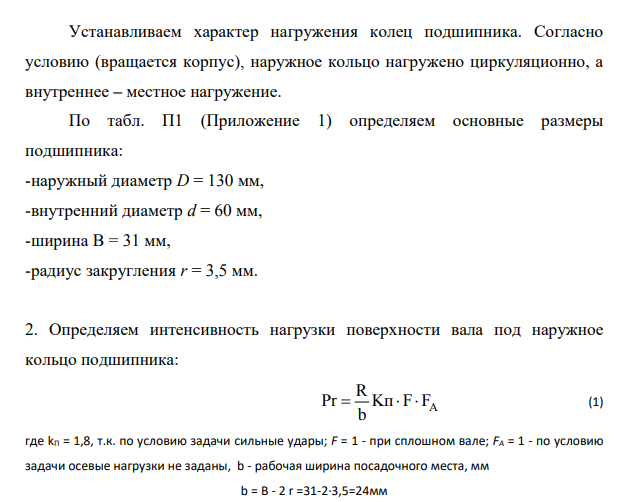

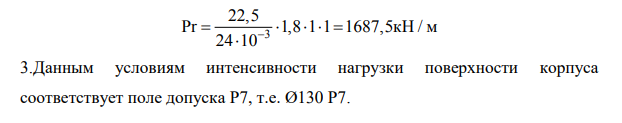

Устанавливаем характер нагружения колец подшипника. Согласно условию (вращается корпус), наружное кольцо нагружено циркуляционно, а внутреннее – местное нагружение. По табл. П1 (Приложение 1) определяем основные размеры подшипника: -наружный диаметр D = 130 мм, -внутренний диаметр d = 60 мм, -ширина В = 31 мм, -радиус закругления r = 3,5 мм. 2. Определяем интенсивность нагрузки поверхности вала под наружное кольцо подшипника: А R Pr Kп F F b (1) где kП = 1,8, т.к. по условию задачи сильные удары; F = 1 - при сплошном вале; FА = 1 - по условию задачи осевые нагрузки не заданы, b - рабочая ширина посадочного места, мм b = B - 2 r =31-2·3,5=24мм 3 22,5 Pr 1,8 1 1 1687,5кН / м 24 10 3.Данным условиям интенсивности нагрузки поверхности корпуса соответствует поле допуска Р7, т.е. Ø130 Р7. 483
