Опишите устройство гладких калибров. Подберите калибры для проверки отверстия Ø20Н7. Вычертите рабочий чертеж калибра. (Решение → 1258)
Заказ №39301

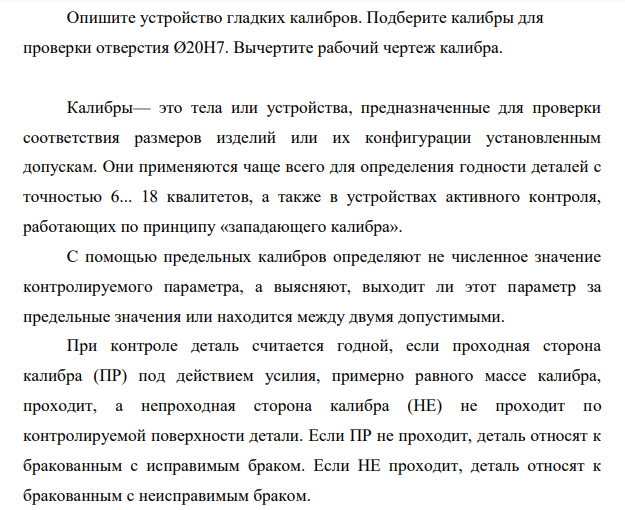

Опишите устройство гладких калибров. Подберите калибры для проверки отверстия Ø20Н7. Вычертите рабочий чертеж калибра.

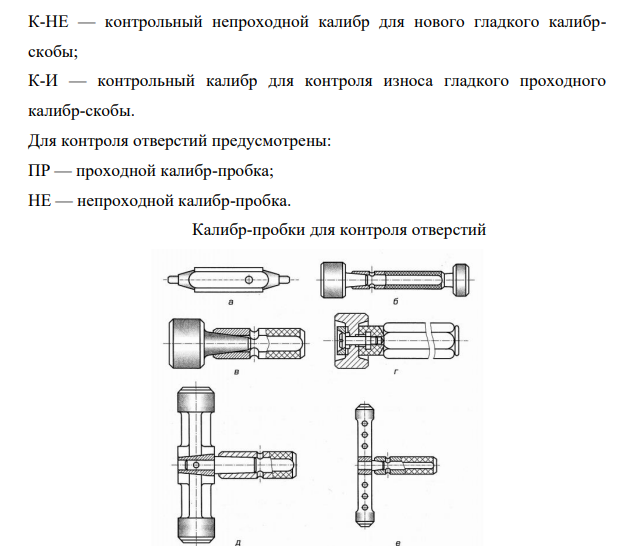

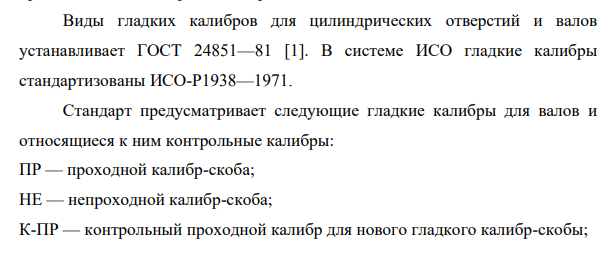

Калибры— это тела или устройства, предназначенные для проверки соответствия размеров изделий или их конфигурации установленным допускам. Они применяются чаще всего для определения годности деталей с точностью 6... 18 квалитетов, а также в устройствах активного контроля, работающих по принципу «западающего калибра». С помощью предельных калибров определяют не численное значение контролируемого параметра, а выясняют, выходит ли этот параметр за предельные значения или находится между двумя допустимыми. При контроле деталь считается годной, если проходная сторона калибра (ПР) под действием усилия, примерно равного массе калибра, проходит, а непроходная сторона калибра (НЕ) не проходит по контролируемой поверхности детали. Если ПР не проходит, деталь относят к бракованным с исправимым браком. Если НЕ проходит, деталь относят к бракованным с неисправимым браком. Виды гладких калибров для цилиндрических отверстий и валов устанавливает ГОСТ 24851—81 [1]. В системе ИСО гладкие калибры стандартизованы ИСО-Р1938—1971. Стандарт предусматривает следующие гладкие калибры для валов и относящиеся к ним контрольные калибры: ПР — проходной калибр-скоба; НЕ — непроходной калибр-скоба; К-ПР — контрольный проходной калибр для нового гладкого калибр-скобы; 448 448 К-НЕ — контрольный непроходной калибр для нового гладкого калибрскобы; К-И — контрольный калибр для контроля износа гладкого проходного калибр-скобы. Для контроля отверстий предусмотрены: ПР — проходной калибр-пробка; НЕ — непроходной калибр-пробка. Калибр-пробки для контроля отверстий
